高効率変圧器について （配電機器）
（株式会社 東芝 持続可能な開発目標（SDGs）達成に向けて）
トップランナー変圧器
油入変圧器Sシリーズ
トップランナー変圧器2014は省エネ法特定機器の使命である地球環境保護のための省エネ実現とともに限られたスペースに収納できるコンパクト性、さらには居住空間に隣接した場所でもご使用いただける安全性、静音のニーズにお応えする東芝トップランナー変圧器2014は環境保護と電源の信頼性向上に貢献します。
モールド変圧器TOSMOLD NFシリーズ
トップランナー制度とは
トップランナー方式とは省エネ法における省エネ基準値の策定方式です。
特定機器対象商品で最も省エネ性能の高い製品を基準として、省エネ基準値を定め省エネ化を推進する制度です。
基準値をクリアした変圧器を「トップランナー変圧器」と呼称します。
さらに、2014年省エネ基準(第二次判断基準)に適適合した変圧器を「トップランナー変圧器2014」と呼びます。
トップランナー変圧器2014の対象範囲
適用除外機種
| 適用範囲 | ||
|---|---|---|
| 機種 | 油入変圧器 モールド変圧器 |
ガス絶縁変圧器 H種乾式変圧器 スコット結線変圧器 モールド灯動共用変圧器(油入は適用) 水冷または風冷変圧器、多巻線変圧器 電力会社向け柱上変圧器 |
| 容量 | 単相:10～500kVA 三相:20～2000kVA |
|
| 電圧 | 一次電圧:6kVまたは3kV 二電圧:100～600V |
＜対象品＞
JISで規定された標準仕様のみでなく電圧変更などの非標準品も対象です。
＜非対象品＞
特殊用途や市場の使用割合が極端に小さい機種は除外されています。

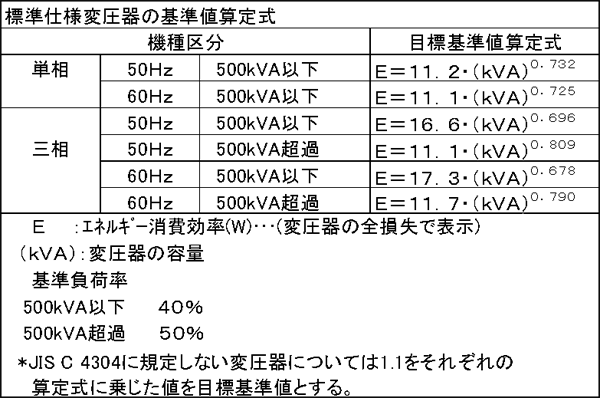

エネルギー消費効率（目標基準値）と目標年度について
トップランナー変圧器2014のラインアップ
油入変圧器 Sシリーズ
| 仕様 | 油入変圧器 Sシリーズ | ||
|---|---|---|---|
| 周波数 | 50Hz、または60Hz | ||
| 適用規格 | JIS C 4304-2013,またはJEM 1500-2012 | ||
| 容量 | 単相 | 10～500kVA | |
| 三相 | 20～2000kVA | ||
| 電圧 | 一次 | 6.6kV または3.3kV | |
| 二次 | 単相 | 210-105V(単三専用) | |
| 三相210V | 50kVA以下:Yy0 500kVA以下:Yd1 750kVA以上:Yd1またはDd0 |
||
| 三相420V | Dyn11(50Hz) | ||
| 三相440V | Dyn11(60Hz) | ||
| 型式 | 単相 | HCR-S23TA:標準仕様 HCR-S23TB:準標準仕様 |
|
| 三相 | HCTR-S23TA:標準仕様 HCTR-S23TB:準標準仕様 |
||
モールド変圧器 TOSMOLD NFシリーズ
| 仕様 | モールド変圧器 TOSMOLD NFシリーズ | ||
|---|---|---|---|
| 周波数 | 50Hz、または60Hz | ||
| 適用規格 | JIS C 4306-2013,またはJEM 1501-2012 | ||
| 容量 | 単相 | 10～500kVA | |
| 三相 | 20～2000kVA | ||
| 電圧 | 一次 | 6.6kV または3.3kV | |
| 二次 | 単相 | 単相 210-105V(単三専用) | |
| 三相210V | 50kVA以下:Yy0 500kVA以下:Yd1 750kVA以上:Yd1またはDd0 |
||
| 三相420V | Dyn11(50Hz) | ||
| 三相440V | Dyn11(60Hz) | ||
| 型式 | 単相 | RC-N23TA:標準仕様 RC-N23TB:準標準仕様 |
|
| 三相 | RCT-N23TA:標準仕様 RCT-N23TB:準標準仕様 |
||
トップランナー変圧器2014の省エネ効果
電気料金:12円/kWh

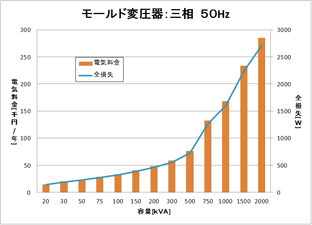

モールド変圧器の場合

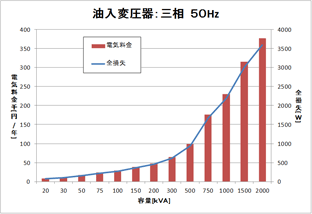

油入変圧器の場合
* 旧JIS品との比較 :基準負荷率 500kVA以下 40% 500kVA 超過 50%)
