対象機種：共通

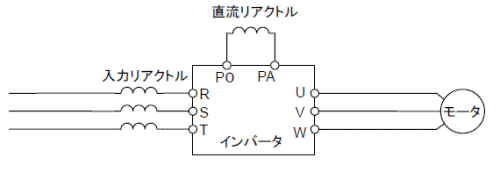

入力リアクトル、直流リアクトルにより高調波対策が可能です。
■入力リアクトル
インバータの電源側に直列に接続してください。
■直流リアクトル
端子PA-P0間に接続してください。直流リアクトルには極性はありません。
参考資料：
詳細は、JEMA「汎用インバータの高調波抑制対策について」をご参照下さい。
http://www.jema-net.or.jp/
注：
VF-FS1およびVF-nC3の単相100V入力機種は、直流リアクトルを接続できません。
高調波抑制対策ガイドライン上の回路分類，6パルス換算係数は、以下です。
回路分類：3
回路種別：三相ブリッジ コンデンサ平滑
3-1：リアクトルなし K31=3.4
3-2：リアクトルあり（交流側） K32=1.8
3-3：リアクトルあり（直流側） K33=1.8
3-4：リアクトルあり（交流側・直流側） K34=1.4
3-3：直流リアクトル内蔵機種 K33=2.3
10：VF-FS1 K10=2.1
10：高調波抑制ユニットSC7アドバンス K10=0
