よくあるご質問（インバータFAQ）

外部電源を使用して、制御端子入力、出力を行う

対象機種：VF-FS1

取扱説明書　(E6581380)： B-9

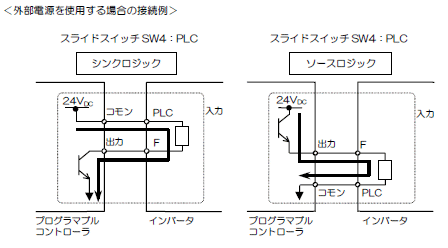

PLCとの接続などで、外部24V電源を使用して、制御端子入力を行うには、以下の配線としてください。

注：
外部電源を使用する場合、制御回路端子台のスライドスイッチSW4を、PLCに変更してください。
出力は、RY，RC端子（リレー出力）を使用してください。
