非接触充電システム
関連各社のご協力により、非接触充電システムを提案させていただきます。

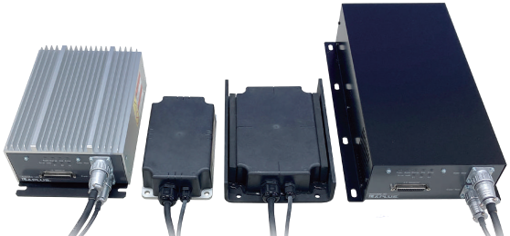

B&PLUS RCSシリーズ
IP65の高い環境性能で高速起動、長距離ヘッド型、耐環境型、ダブルヘッド型などバリエーション豊富です。
B＆PLUS社では無料の充電シミュレーションサービスを実施しており、最適な製品のご提案が可能です。
| RCS600(600W) | RCS1000(1000W) | RCS2000(2000W) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電源 ユニット |
給電 ヘッド |
受電 ヘッド |
受電 ユニット |
電源 ユニット |
給電 ヘッド |
受電 ヘッド |
受電 ユニット |
電源 ユニット |
給電 ヘッド |
受電 ヘッド |
受電 ユニット |
|
| 電力 仕様 |
AC100V 9A AC200V単相 4.5A |
24V 25A 48V 12A |
AC200V単相 7.5A | 24V 33.5A 48V 17A |
200V三相 7.2A | 24V 67A 48V 34A |
||||||
| 寸法 | 210x350x80 | 254x125x45 | 170x100x45 | 260x160x80 | 350x210x80 | 210x150x45 | 170x100x45 | 260x160x80 | 350x240 x131.2 |
250x150x40 | 250x150x40 | 280x200x80 |
| 重量 | 3.5kg | 3.0kg | 2.0kg | 2.7kg | 3.3kg | 2.8kg | 2.0kg | 2.7kg | 8.5kg | 3.3kg | 3.0kg | 4.6kg |
| 周波数 | 85kHz | 85kHz | 85kHz | |||||||||
| 充電 方式 |
CC-CV方式 CP-CV方式 |
CC-CV方式 | CC-CV方式 | |||||||||

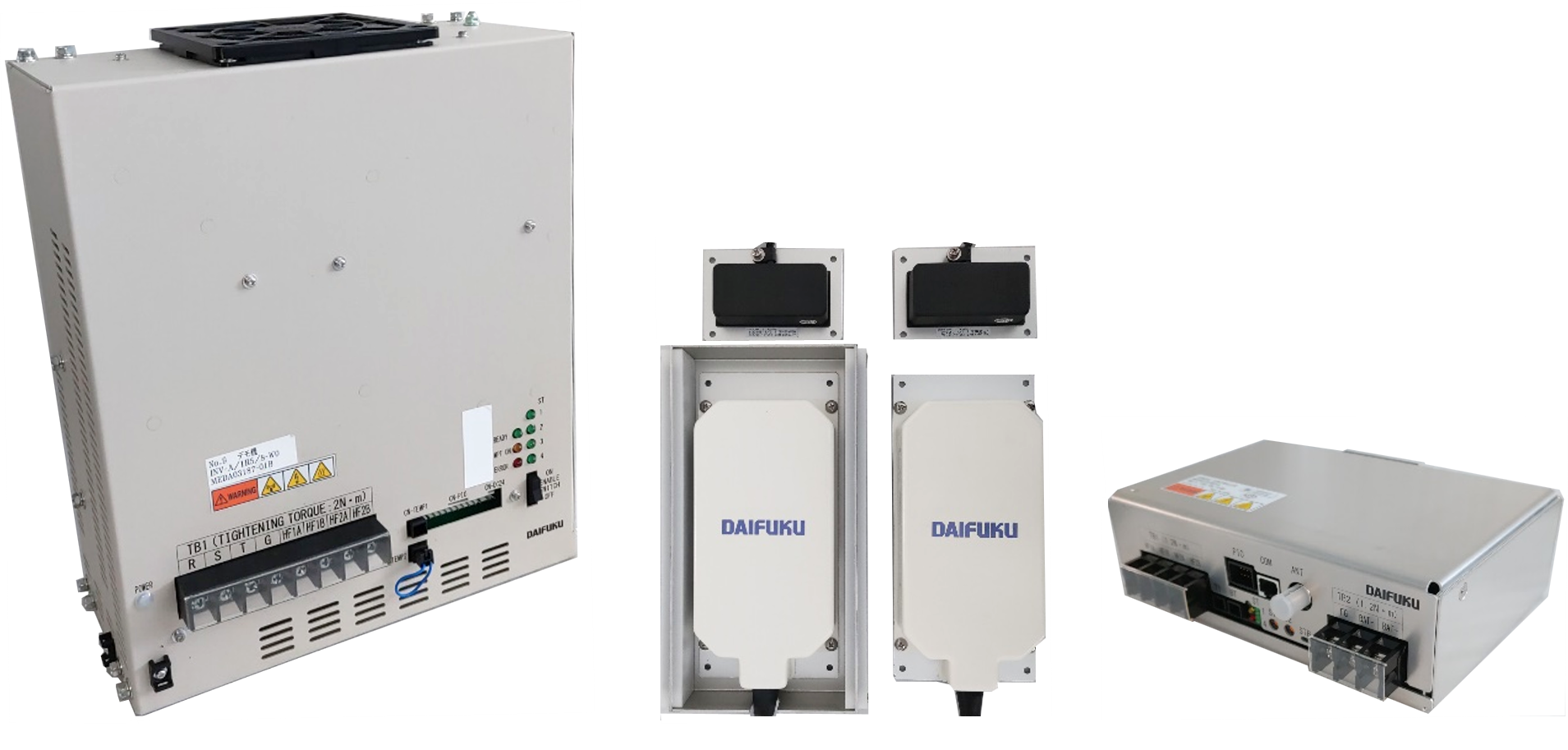

DAIFUKU D-PADシリーズ
同サイズの一般的な円形パッドに比べ、伝送距離が２倍で位置ズレに強いワイヤレス充電システムを、
SIP24/48を用いての環境をDAIFUKU社より提案します。
| D-PAD（30A） | D-PAD（100A） | |||||||
|---|---|---|---|---|---|---|---|---|
| インバータ | 送電パッド | 受電パッド | 充電コントローラ | インバータ | 送電パッド | 受電パッド | 充電コントローラ | |
| 電力仕様 | AC200V三相 1.3kVA AC200V三相 2.0kVA |
24V 30A 48V 25A |
AC200V三相 4.5kVA AC200V三相 8.0kVA |
24V 100A 48V 100A |
||||
| 寸法 | 332x153.7x350.5 | 244x136x35 | 220x100x33 | 225x174.5x69.6 | 372.1x166.5x470 | 368x280x43 | 368x280x43 | 424x359.7x102.3 |
| 重量 | 7.8kg | 2.5kg | 1.6kg | 1.6kg | 15kg | 10kg | 10kg | 10kg |
| 周波数 | 85kHz | 10kHz未満 | ||||||
| 充電方式 | CC-CV方式 | CC-CV方式 | ||||||

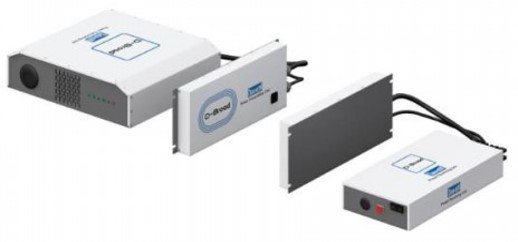

DAIHEN D-Broadシリーズ
エネルギーマネジメントとファクトリーオートメーションに長けたDAIHEN社より、SIP24/48を用い
実績豊富で位置ズレに強いもAGV用ワイヤレス充電システムを提案します。
| D-Broad mini | D-Broad Slim (30A) | D-Broad CORE | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 送電 ユニット |
送電ｺｲﾙ ユニット |
受電ｺｲﾙ ユニット |
受電 ユニット |
送電 ユニット |
送電ｺｲﾙ ユニット |
受電ｺｲﾙ ユニット |
受電 ユニット |
送電 ユニット |
送電ｺｲﾙ ユニット |
受電ｺｲﾙ ユニット |
受電 ユニット |
|
| 電力仕様 | AC200V 1.0kW | 24V 20A | AC200V三相 2.0kW | 24V 30A 48V 30A |
AC200V三相 4.0kW | 24V 60A(最大) 48V 60A(最大) |
||||||
| 寸法 | 340x230 x150 |
230x45 x155 |
210x45 x100 |
145x135 x80 |
343x421 x130 |
380x38 x150 |
380x38 x150 |
355x183 x50 |
343x421 x130 |
290x66 x396 |
290x66 x296 |
261x354 x80 |
| 重量 | 8kg | 2kg | 1.5kg | 1.6kg | 7.5kg | 3.7kg | 3.6kg | 2.5kg | 7.5kg | 3kg | 3kg | 4kg |
| 伝送周波数 | 85kHz | 85kHz | 85kHz | |||||||||
| 充電方式 | CC-CV方式 | CC-CV方式 | CC-CV方式 | |||||||||

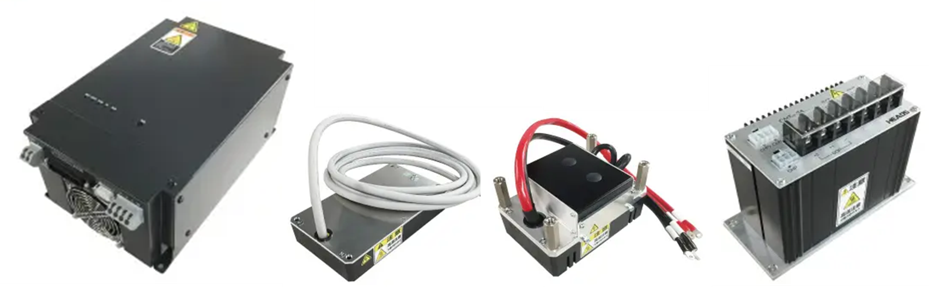

HEADS AERO FACE
総合通信局への高周波利用設備の申請が不要な出力周波数9.9kHzのワイヤレス充電システムをSIP24/48で、
さらにAGVまでHEADS社よりオーダーメイドで提案します。
| AERO FACE 2kW | AERO FACE 5kW | |||||||
|---|---|---|---|---|---|---|---|---|
| インバータ | 給電カプラ | 充電カプラ | 充電コントローラ | インバータ | 送電カプラ | 充電カプラ | 充電コントローラ | |
| 電力仕様 | AC200V三相 2.0kW | 24V 30A | AC200V三相 5.0kW | 48V 50A | ||||
| 寸法 | 135x198x332 | 45x150x100 | 84x159x100 | 102x200x135 | 425x290x290 | 46x190x170 | 97x190x170 | 200x200x225 |
| 重量 | 3kg | 1.2kg | 2kg | 2.5kg | 18kg | 3.5kg | 6.5kg | 2.5kg |
| 出力周波数 | 9.9kHz | 9.9kHz | ||||||
| 充電方式 | CC-CV方式 | CC-CV方式 | ||||||
レシップ 非接触充電器
SIP24-23シリーズの専用充電器や、Type3シリーズの自動機用充電器を手掛けてきたレシップ社より、
お客様へ最適なSIP24-23用のワイヤレス充電システムを提供します。
| K22-210C024 | ||||
|---|---|---|---|---|
| 送電ユニット | 送電ヘッド | 受電ヘッド | 受電ユニット | |
| 電力仕様 | AC200V 1.3kVA | 24V 33.5A | ||
| 寸法 | 175x290x90 | 130x200x45 | 100x190x45 | 155x300x82 |
| 重量 | 3.5kg | 2.5kg | 1.6kg | 2.8kg |
| 周波数 | 85kHz | |||
| 充電方式 | CC-CV方式 | |||
