真空コンタクタ・コンビネーションユニット


真空コンタクタ・コンビネーションユニット

優れた遮断性能で長寿命、点検保守が容易。あらゆる産業の高圧回路において電動機、変圧器およびコンデンサなどの開閉器具として幅広く使用されています。

真空コンタクタ・コンビネーションユニットとは

真空コンタクタは、負荷を頻繁に開閉する場合に使用されます。コンビネーションユニットは、高圧限流ヒューズ(FPG1形、FPC3形)とCV-6G/H形真空コンタクタを組合わせた応用製品です。

特 長

豊富な機種体系

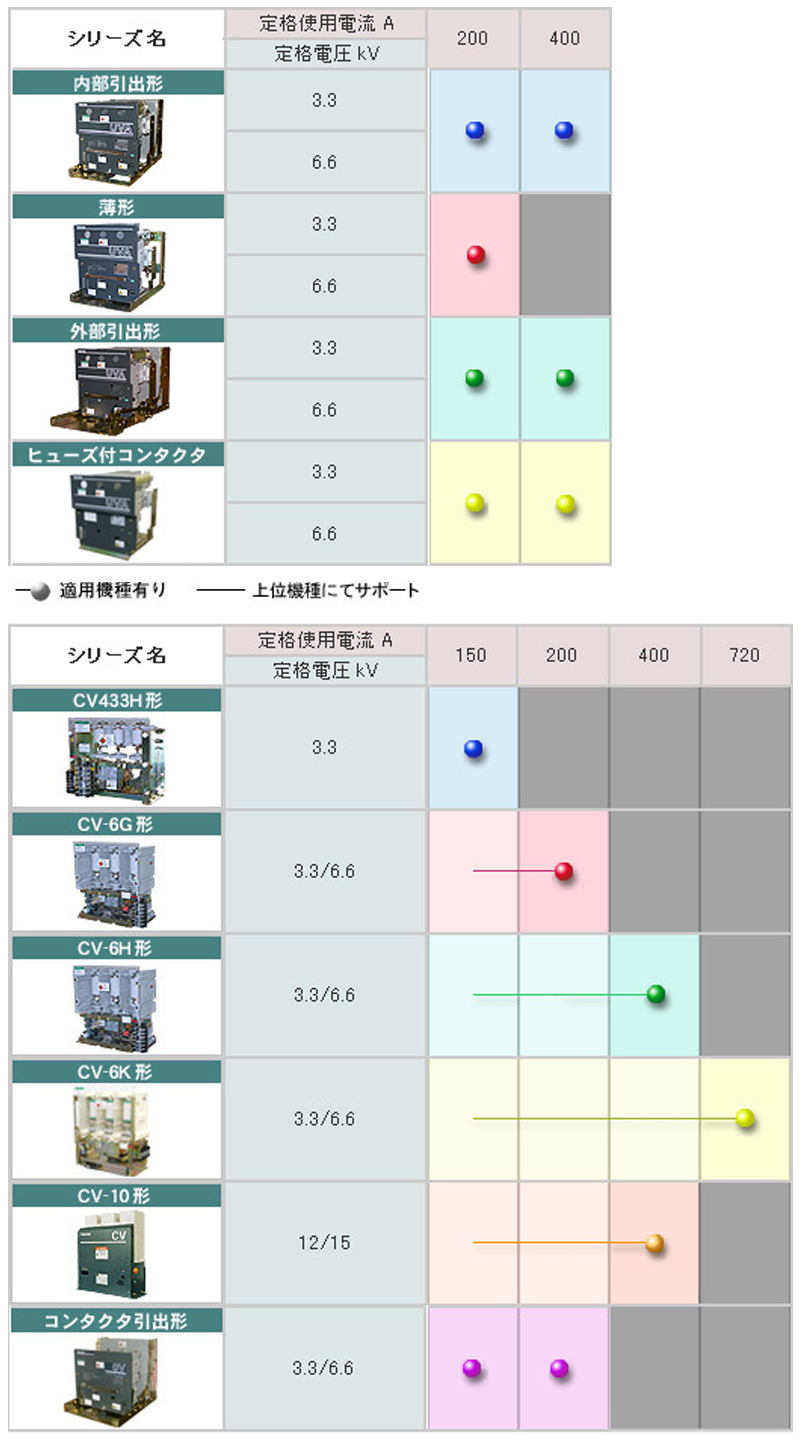

遮断電流や定格電流に合わせ真空コンタクタ6シリーズ、コンビネーションユニット4シリーズ用意しています。内部引出形、外部引出形、薄形、固定形など豊富な機種をシリーズ化しているため、広範囲な盤構成に適用可能です。

豊富な機種体系 画像

盤設計の標準化に貢献

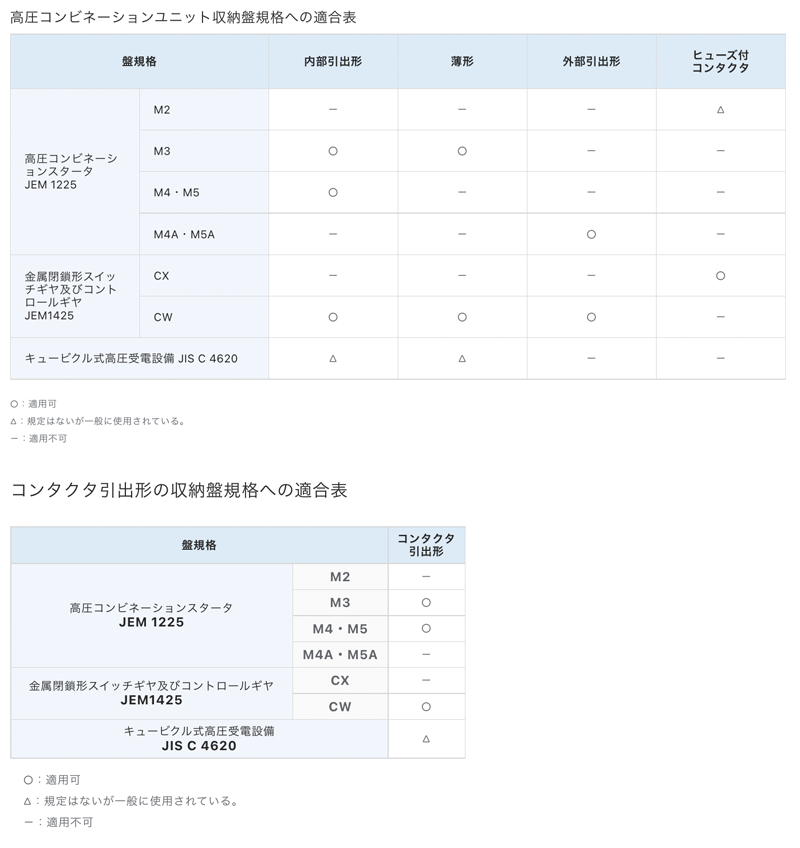

UVA形シリーズは、高圧コンビネーションスタータ及びJISキュービクルの各規格に同一機種で対応できます。
3kV/6kV、200A/400Aを共用フレームとし外形寸法を統一、盤設計の標準化が図れます。

環境への配慮

内蔵真空コンタクタは、特殊電極材料を使用しているため、負荷機器に有害な高いサージを発生することはありません。
また、密封された真空バルブの中で電流遮断されているので安全です。そして、環境破壊物質を使用していません。

環境への配慮 画像

採用メリット

盤設計の標準化が可能

盤設計の標準化を考慮して、最大外形寸法、本体据付寸法は従来シリーズUV形と同一で互換性があります。
※可動部ユニットについては互換性はありません。

安全性向上

デットフロント構造の採用により、出し入れ操作時の安全性を向上させています。
UVA形は、電力ヒューズ溶断検出スイッチ、接続位置検出スイッチの標準装備を図っています。
各種インターロックを標準装備し安全を重視した設計です。

安全性向上 画像

制御回路の静止化

CV-6形、CV-10形真空コンタクタは、静止形駆動回路を採用したことによりAC/DC併用で、部品交換や配線変更なしで操作電圧の変更が可能です。

実績・効果

製造実績

1965年から現在まで真空遮断器(VCB)、真空コンタク夕などを製作し、それらの真空バルブは400万本を超えています。

用途一覧

工場

工場
  • 受変電設備

ビル・マンション・
商業施設

ビル・マンション・<br>商業施設
  • 受変電設備

発電所・受配電設備

発電所・受配電設備
  • 受変電設備

再生可能エネルギー

再生可能エネルギー
  • 受変電設備

病院・研究機関

病院・研究機関
  • 受変電設備
