トップランナー変圧器2014 モールド変圧器
TOSMOLD™ NFシリーズ
トップランナー変圧器2014 モールド変圧器 TOSMOLD™ NFシリーズは、環境保護と電源の信頼性向上に貢献します。
電子カタログトップランナー変圧器2014 モールド変圧器
TOSMOLD™ NFシリーズとは
トップランナー変圧器2014 モールド変圧器 TOSMOLD™ NFシリーズは、省エネ法特定機器の使命である地球環境保護のための省エネとともに、限られたスペースに収納できるコンパクト性、さらには居住空間に隣接した場所でもご使用いただける安全性、防災性、静音ニーズにお応えする変圧器として開発されました。
特 長
省エネ

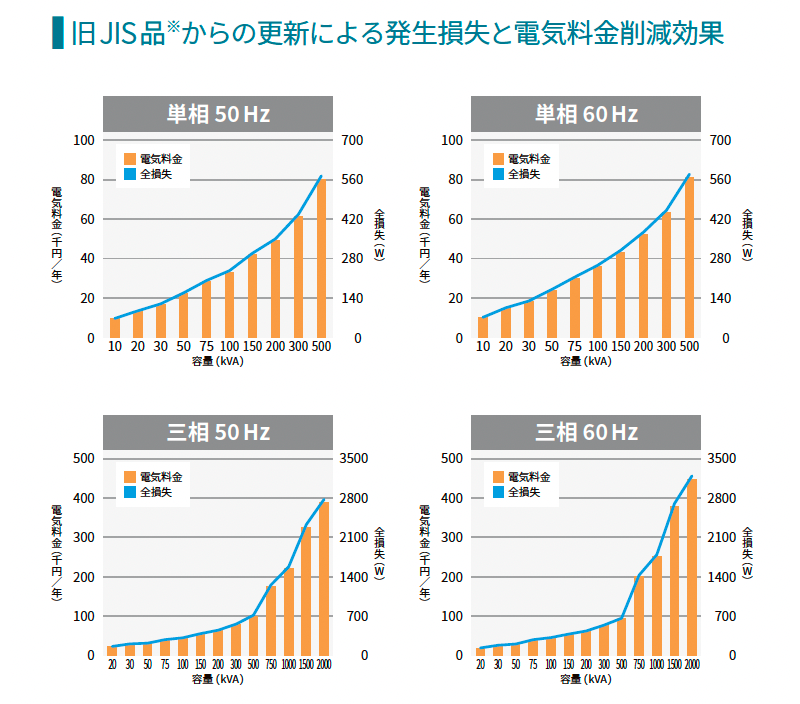

現在多く使われている旧JIS品と比較して、約51％の損失を低減しました。地球環境保護の社会的寿命を迎えた変圧器の更新により、大きな省エネ効果を実現しました。
コンパクト化

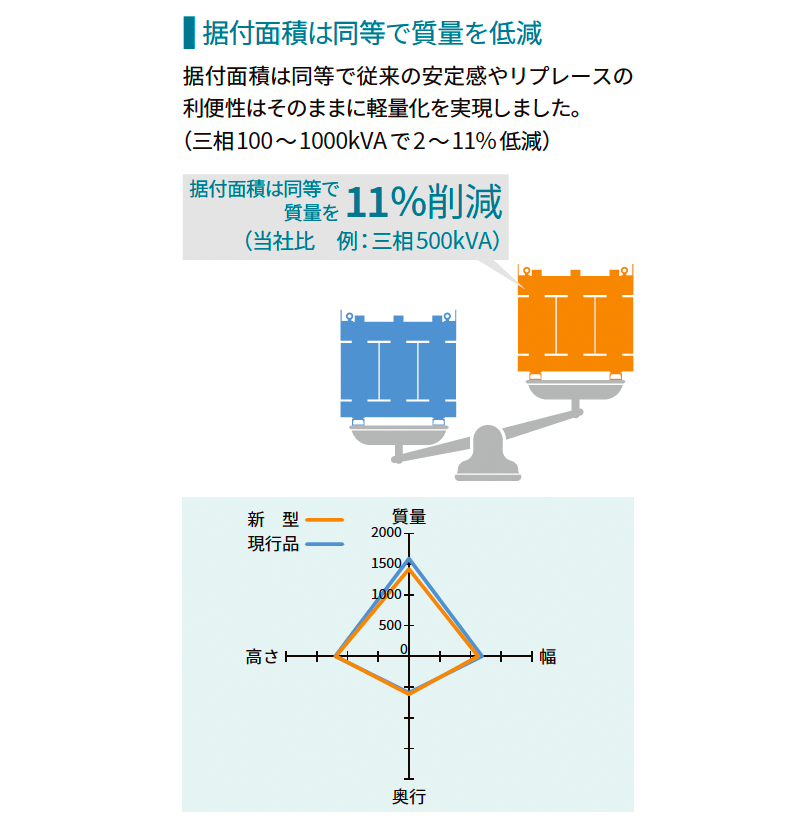

絶縁性能、製造技術の改良により、据付面積は従来のトップランナー変圧器2014の旧モデル比較にて、更なる質量低減を実現しました。(三相100~1000kVAで2～12％低減)
静音

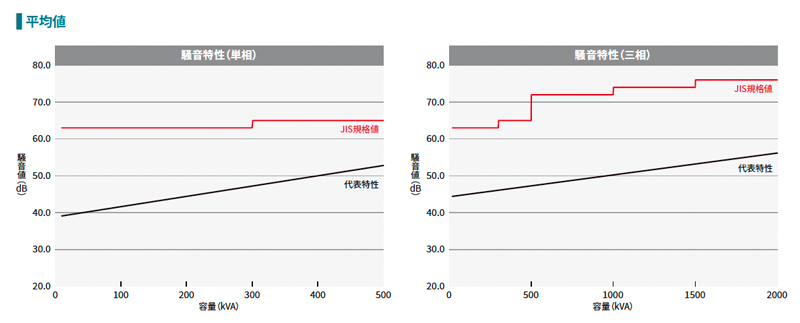

鉄心製造技術の改良により、基準値に対し10dB～20dB低減しました。
耐地震強度の強化

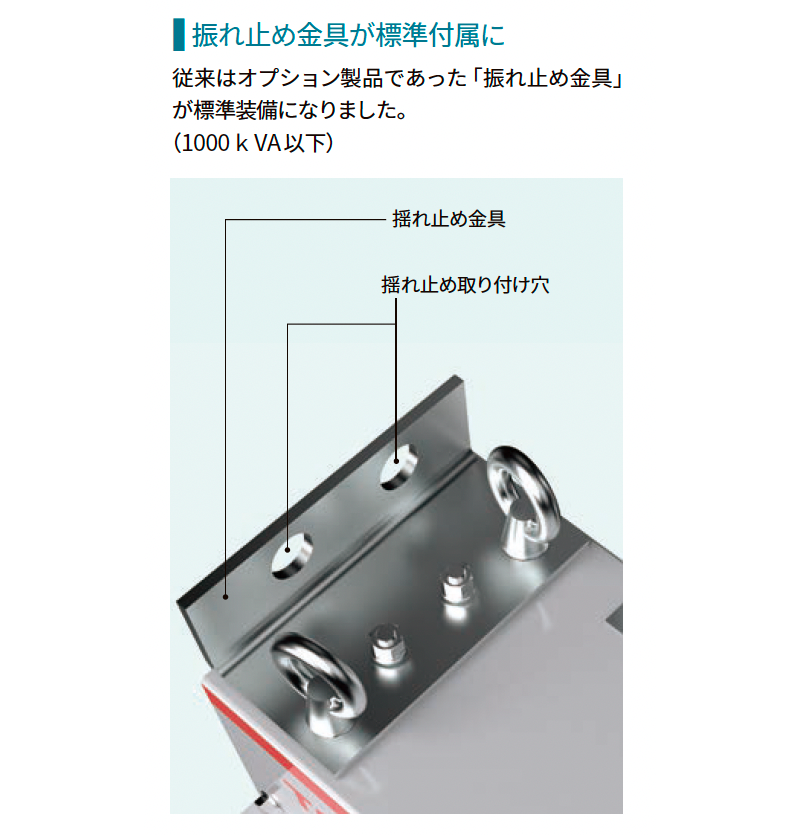

1000kVA以下は設計用標準震度2.0に対応、端子変位を50mm以下に抑制し、振れ止め金具を標準付属しました。
情報提供ラベル（二次元コード）による情報提供
「情報提供ラベル」（二次元コード）を、本体出荷時に付属する取扱説明書に同梱しますので、ご利用ください。
※情報提供ラベルより、取扱説明書等にアクセスできるようになりました。
採用メリット
トップランナー変圧器2014の省エネ効果

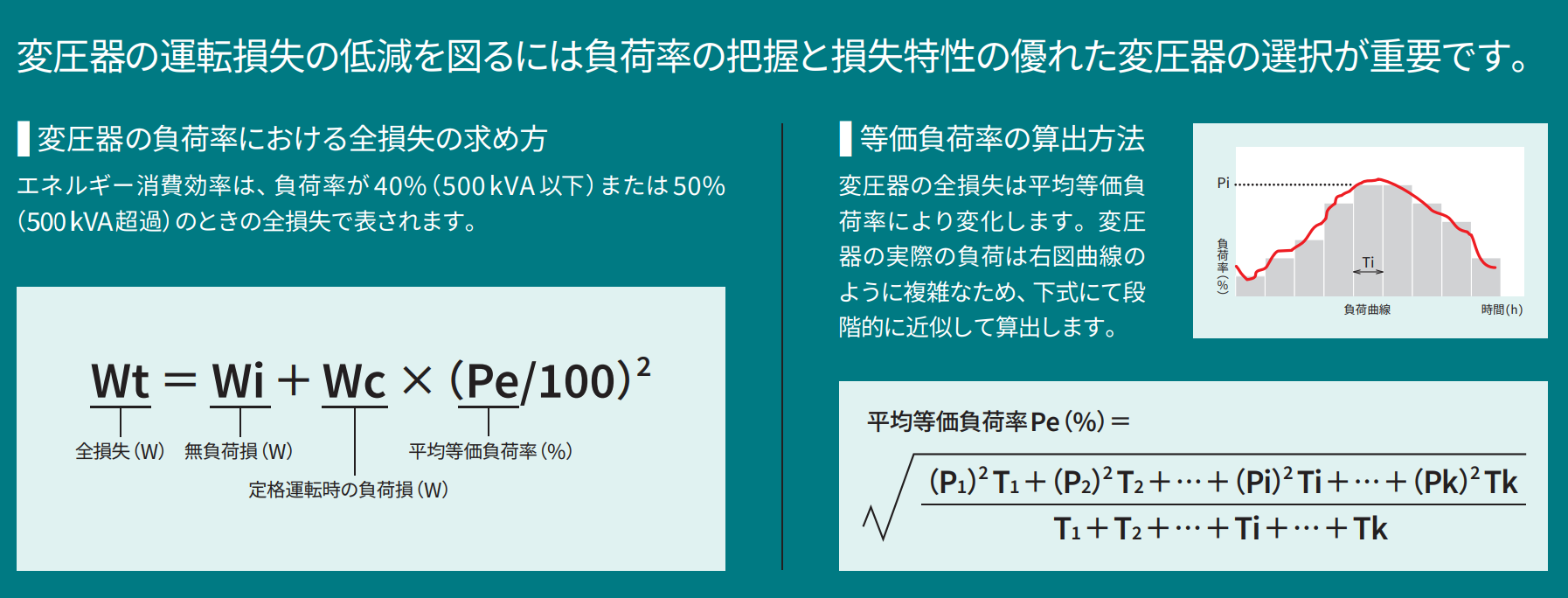

トップランナー変圧器2014の採用は電気設備の高効率化に貢献します。特に旧型変圧器の更新は大きな省エネを実現します。
耐震性能の向上

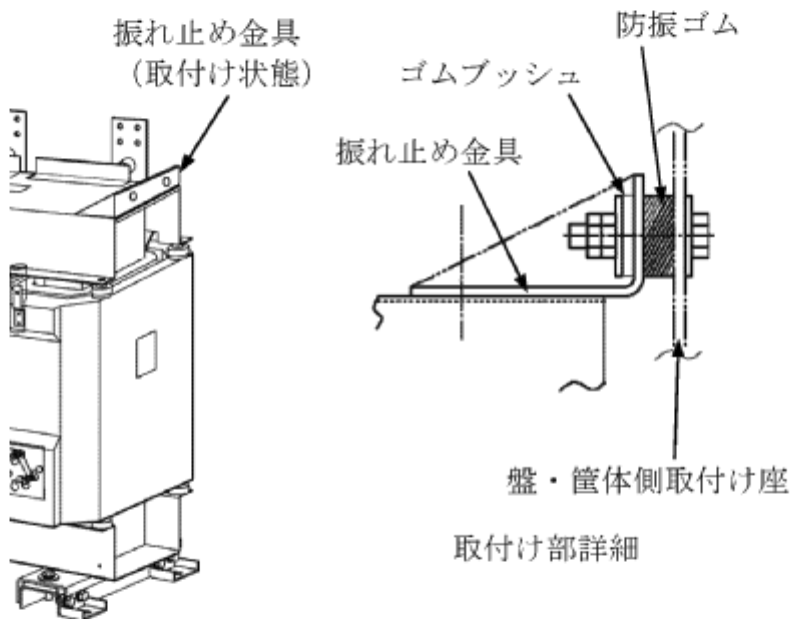

振れ止め金具と盤筐体との間に防振ゴムをはさみ固定することで、変圧器の防振性能を維持したまま変位量を抑制することが可能になります。
実績・効果
トップランナー変圧器2014の省エネ効果の計算例

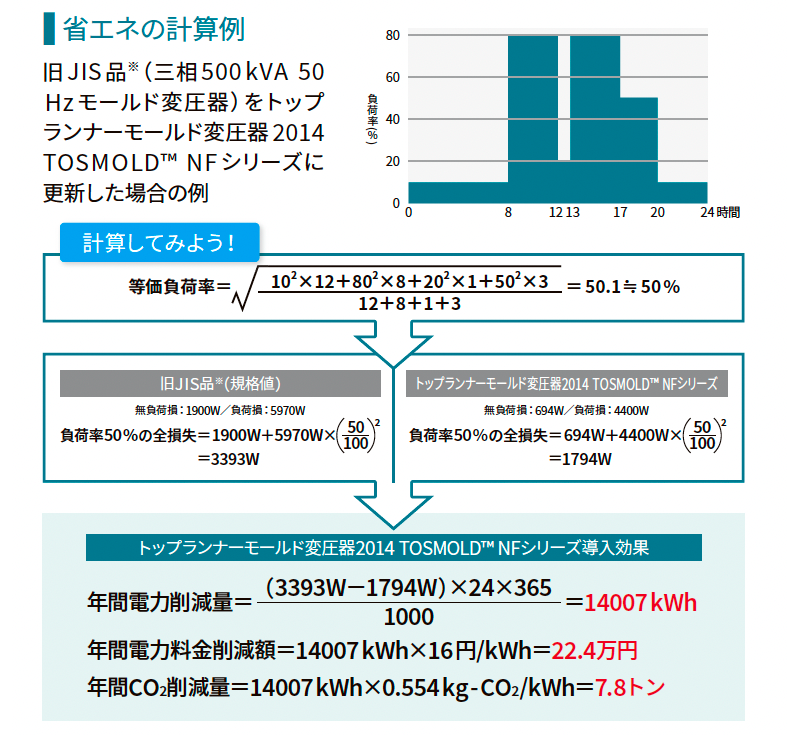

旧JIS品（三相500kVA 50Hz モールド変圧器）をトップランナーモールド変圧器2014に更新した場合の例です。
用途一覧
工場
- 受変電設備(難燃性)
- 他
ビル・マンション・
商業施設
- 受変電設備(難燃性)
- 他
物流倉庫
- 受変電設備(難燃性)
- 他
浄水場
- 受変電設備(難燃性)
- 他
発電所・受配電設備
- 受変電設備(難燃性)
- 他
再生可能エネルギー
- 受変電設備(難燃性)
- 他
交通インフラ
- 受変電設備(難燃性)
- 他
その他
- 受変電設備(難燃性)
- 他

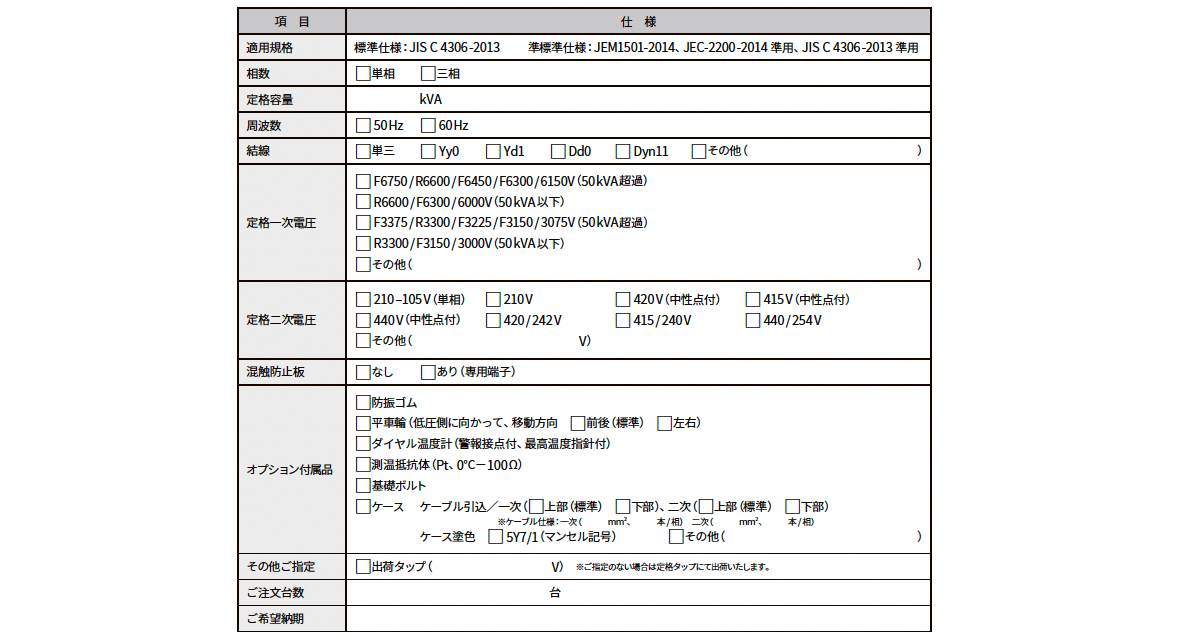

トップランナーモールド変圧器2014 TOSMOLD™ NFシリーズ 仕様
容量別の主な結線例
三相50kVA以下：Yy0、三相75～500kVA：Yd1 三相750～2000kVA：Dd0またはDyn11
