よくあるご質問（インバータFAQ）
外部信号で、「低速、中速、高速」を切り換える
対象機種：VF-AS1
取扱説明書 (E6581300)： E-18～20
多段速運転を行うことにより、簡単に外部信号での運転が可能です。
多段速運転時の入力端子は、以下を使用します。
低速：S1-CC端子間オン
中速：S2-CC端子間オン
高速：S3-CC端子間オン
＊別途、運転信号（F-CC端子間オン）が必要です。
多段速運転時の周波数設定は、以下を設定してください。
低速：Sr1（多段速運転周波数1）
中速：Sr2（多段速運転周波数2）
高速：Sr4（多段速運転周波数4）

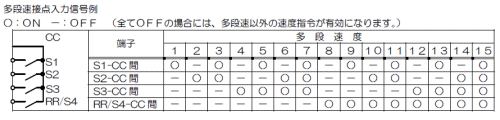

注：多段速運転の考え方
多段速運転は、接点入力をビットとして、最高4入力（15速度）の設定が可能です。
このため、高速（S3-CC端子間オン）は、第4速となります。
また、0段速度は、FMOD（周波数設定モード選択）で選択された入力が有効となります。（例：外部ボリューム等）
