よくあるご質問（インバータFAQ）
外部信号で、「低速、中速、高速」を切り換える
対象機種：VF-S11
取扱説明書 (E6581157)： F-25～27
多段速運転を行うことにより、簡単に外部信号での運転が可能です。
多段速運転時の入力端子は、以下を使用します。
低速：Ｓ１－ＣＣ端子間オン
中速：Ｓ２－ＣＣ端子間オン
高速：Ｓ３－ＣＣ端子間オン
＊別途、運転信号（Ｆ－ＣＣ端子間オン）が必要です。
多段速運転時の周波数設定は、以下を設定してください。
低速：Ｓｒ１（多段速運転周波数１）
中速：Ｓｒ２（多段速運転周波数２）
高速：Ｓｒ４（多段速運転周波数４）

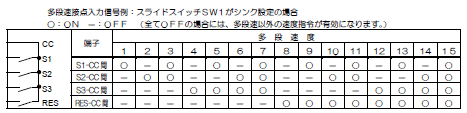

注：多段速運転の考え方
多段速運転は、接点入力をビットとして、最高４入力（１５速度）の設定が可能です。
このため、高速（Ｓ３－ＣＣ端子間オン）は、第４速となります。
また、０段速度は、ＦＭＯＤ（周波数設定モード選択）で選択された入力が有効となります。（例：外部ボリューム等）
