プレミアムゴールドモートル（枠番号225以下）
125年を超えて培ってきた東芝モートル技術の結晶プレミアムゴールドモートルの高効率技術が、エネルギー・環境問題を解決します。
電子カタログプレミアムゴールドモートル（枠番号225以下）とは
プレミアムゴールドモートル（枠番号225以下）は長年にわたる技術の蓄積と最新の設計技術を融合して部品の最適化と軽量化を図り、トップランナー基準に適合したモータです。用途としてはファン、ポンプ、コンプレッサーなど幅広い産業機械で利用いただいています。ご要望に応じ、負荷機械に最適化するようカスタムする事も可能です。
特 長
- トップランナー基準に対応。更に国内電源3定格のIE3対応を実現
- 米国効率規制に対応した230V-60Hzを標準仕様表化
- 従来機種との同一枠番号での取付互換性を確保
- 全機種耐熱クラス155(F)（温度上昇Bライズ）を採用、信頼性を更にアップ
トップランナー基準に対応。更に国内電源3定格のIE3対応を実現
日本国内の電源200V-50Hz、200/220V-60Hz（400V級も同様）のいずれでもJIS C 4034-30:2011で規定される効率レベルIE3（プレミアム効率）を達成しました。
米国効率規制に対応した230V-60Hzを標準仕様表化
米国向けに230V-60Hzを標準採用し、米国エネルギー独立安全保障法（EISA）に対応しています。適合証明番号（CC番号:CC037A）を表示しています。
従来機種との同一枠番号での取付互換性を確保
従来の当社標準効率モータと取付寸法（枠番号）が同一です。
従来のモータと互換性があり、プレミアムゴールドモートルへの置換は簡単です。
全長についても従来の当社標準効率モータ並の寸法となっています。

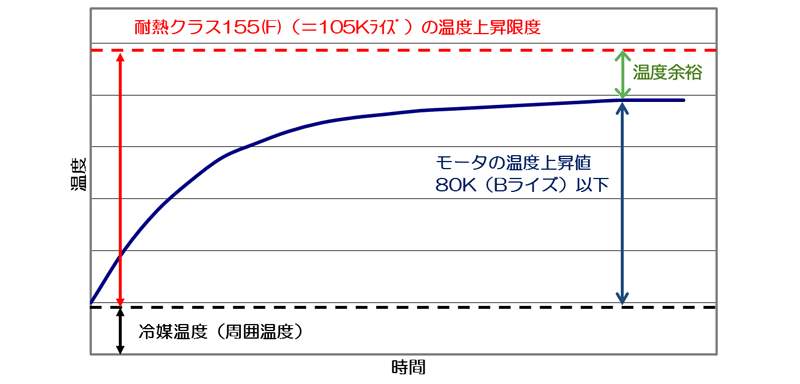

全機種耐熱クラス155(F)（温度上昇Bライズ）を採用、信頼性を更にアップ
耐熱クラス155（F）を全機種に標準採用し、温度上昇を80K（Bライズ）に抑えることにより、絶縁の信頼性を更に向上させました。
採用メリット
- 従来の当社標準モータに対し損失が30～40％低減、効率を向上させ省エネ効果で環境負荷を低減。
- インバータ駆動で省エネ効果が更にアップ
- 屋外仕様表は保護方式IP55の採用、耐環境性を向上
- 低騒音の実現
- 追加オプションや海外効率規制への対応
従来の当社標準モータに対し損失が30～40％低減、効率を向上させ省エネ効果で環境負荷を低減。
省エネ効果の向上によってランニングコストを低減、従来の当社標準効率モータとの購入価格差を短期間で回収できると共に環境負荷低減に貢献できます。
インバータ駆動で省エネ効果が更にアップ
インバータ駆動によって、更なる省エネ効果を得られます。
プレミアムゴールドモートルは損失を低減することにより発熱量が低減し、従来の当社標準効率モータに比べ低速での連続許容トルクが向上しています。
屋外仕様表は保護方式IP55の採用、耐環境性を向上
屋外形は従来の保護方式IP44より固形異物、水の浸入に対する保護が高いグローバルスタンダードの保護方式IP55を標準採用し、耐環境性を向上させました。
低騒音の実現
流体解析等によるファン・ファンカバーの適正な形状の追求により冷却性能を保ちながら騒音を低減しました。
2極-60Hzモータにおいても80dB(A)を下回る低騒音を実現しています。
追加オプションや海外効率規制への対応
端子箱位置、回転方向、軸端ねじ穴加工、取付方向（軸上、軸下、軸水平）、追加処理（防食2種）、フレーム接地端子などの追加オプションや海外効率規制に対応します。
実績・効果
販売開始から250万台以上の納入実績
2015年の発売以来、250万台以上を出荷。
様々な産業分野の原動力として活躍し、世の中の省エネにも貢献しています。
消費電力量低減
標準効率モータと比較し効率が高いため大幅な消費電力量の削減が可能です。
例えば4P-3.7kWのモータを置き換えた場合、1年間の消費電力が1.8MWh低減されます。
※４P-3.7kW-200v-50Hz、年間稼働5,000h/年で計算
電気料金節約
消費電力が少なくなることで、電気料金も節約可能です。
例えば4P-3.7kWのモータを置き換えた場合、1年間の電気料金が約3万円節約可能です。
※消費電力量の差ｘ電気料金17円/kWhで計算。
CO2排出量削減
消費電力量の削減は、CO2排出量の削減にもつながります。
例えば4P-3.7kWのモータを置き換えた場合、1年間のCO2排出量が0.9ton削減可能です。
※CO2排出係数＝0.51kgCO2/kWhで計算
用途一覧
工場
- ポンプ・送風機
- 圧縮機・コンベア
- クレーン・ホイスト
- 各種機械装置
- 他
ビル・マンション・
商業施設
- ポンプ・送風機
- 業務用洗濯機
- ディスポーザー
- 他
物流倉庫
- コンベア
- クレーン・ホイスト
- 包装機械
- 他
浄水場
- ポンプ
- 圧縮機
- 他
発電所・受配電設備
- ポンプ（産業用途限定）
- 他
病院・研究機関
- ポンプ
- 送風機
- 圧縮機
- Ｘ線診断装置
- 他
交通インフラ
- 送風機
- 洗車機
- 他
その他
- 食品加工機械
- 農事用機械
- 紡績機械
- 撹拌機・乾燥機
- 他

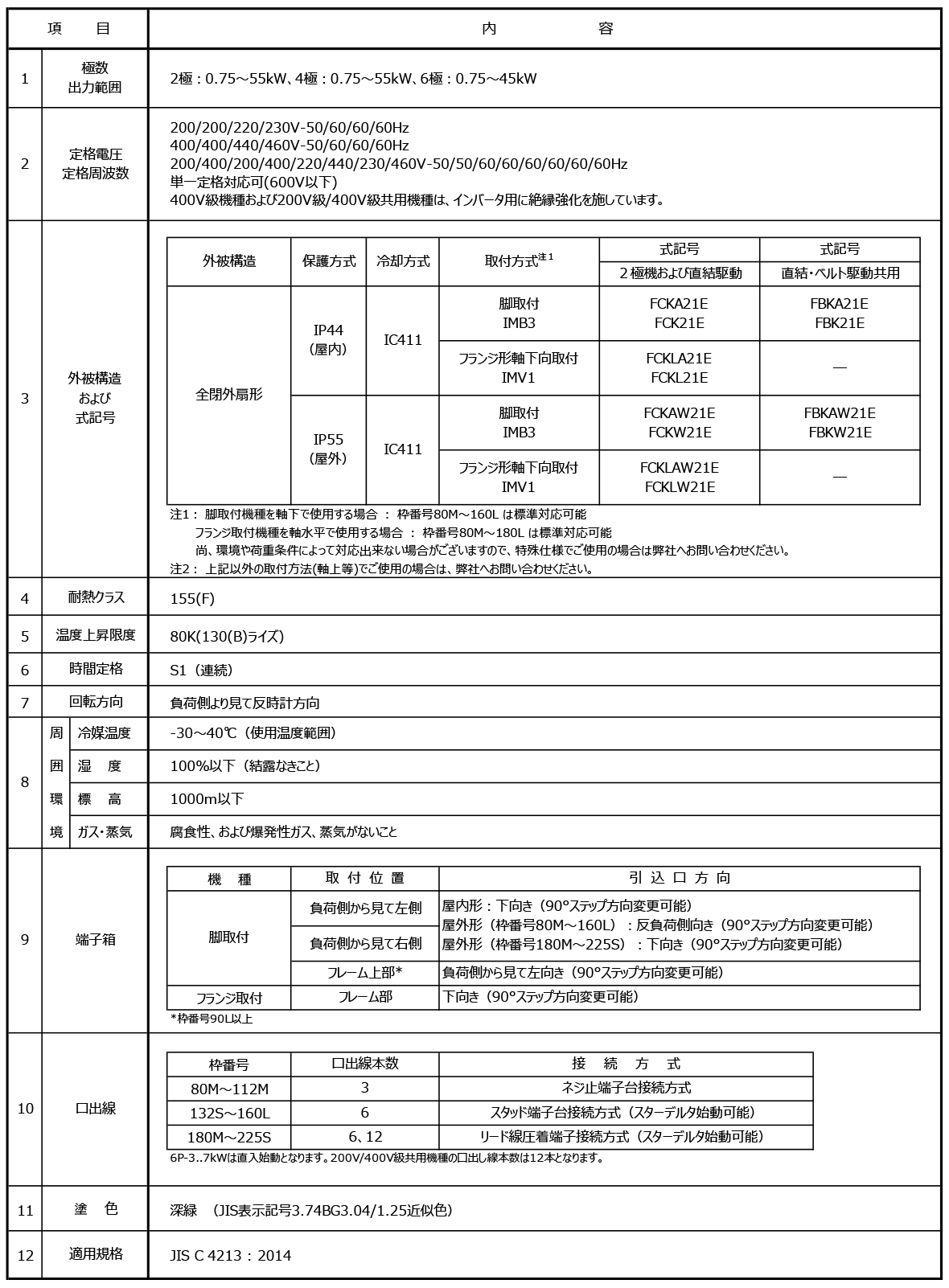

プレミアムゴールドモートル（枠番号225以下） 仕様
1) 2,4極-0.75～55kW、6極-0.75～45kW
2) 200V級又は400V級、屋内又は屋外用
