永久磁石（IPM）モータ
モータ駆動の省エネに東芝の新提案！ かつてない高効率運転を実現する「IPMモータ・ドライブシステム」を提供いたします。
電子カタログ永久磁石（IPM）モータとは
IPMモータはロータ部分に永久磁石（Permanent Magnet）を埋め込んだ構造を持つモータです。ロータに永久磁石が内蔵されているため、二次電流による損失が発生せず、より高効率な運転が可能です。
特 長
モータとして最高レベルの効率となる
モータとしては最高レベルの効率になり、IE3の効率値よりもさらに優れた効率になります。

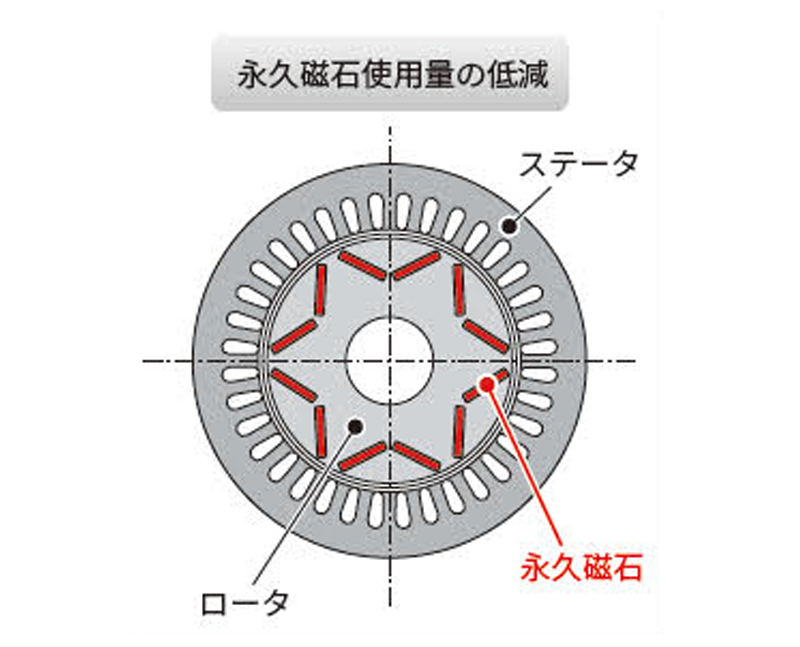

東芝独自の磁石配列により使用磁石量を削減
東芝独自の磁石配置により、リラクタンストルクの有効活用がされており、磁石使用量の削減を実現しています。

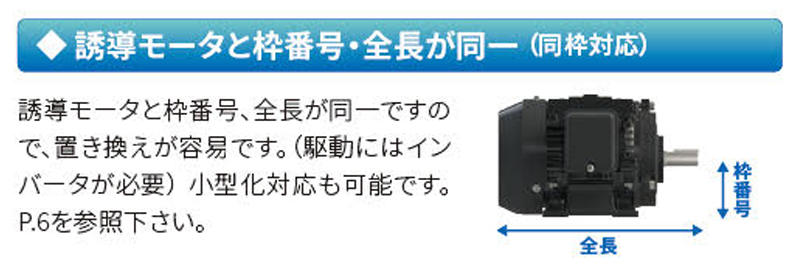

標準誘導モータと取合い寸法が同一
標準誘導モータと取合い寸法が同一のため、置換が容易です。
（駆動にはインバータが必要となります）
高精度な回転速度制御が可能
IPMモータは同期回転速度で回るため、高精度な回転速度制御が可能です。

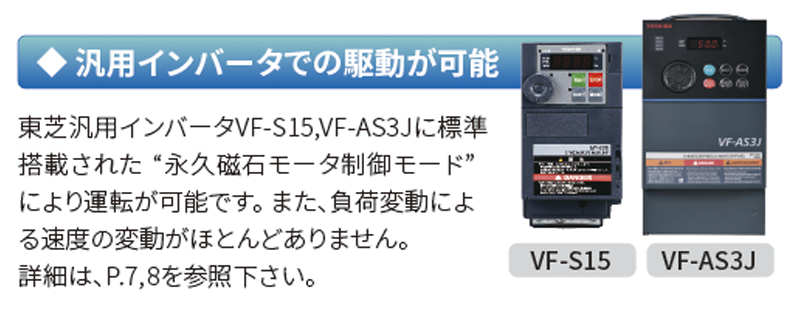

インバータは標準品が使用可能
インバータは標準品が使用可能です。
（インバータのソフトウェアのバージョンによりますので仕様一覧にてご確認ください。）
採用メリット
誘導モータと取合い寸法が同一な為、置換が容易
標準誘導モータと取合い寸法が同一のため、置換が容易です。
誘導モータと同じ応用仕様表範囲
誘導モータと同様に80種類以上の応用仕様への対応が可能です。
屋外仕様表、異電圧、特殊仕様表などお客様の機械に応じた応用仕様表に対応いたします。
東芝インバータとの組合せにより、一部配線の簡素化や調整を容易に出来る。
・磁石位置センサレス制御の採用によりセンサ配線不要になります。
・電流位相調整機能によりIPMモータ特性に合わせた効率改善が可能です。
・IPMモータに添付のパラメータ表にて調整が容易です。
用途一覧
工場
- ポンプ・送風機
- 集塵機
- ミストコレクタ
- 他
ビル・マンション・
商業施設
- ポンプ
- ファン
- エレベータ
- 他
