東芝高効率安全増防爆形モートル


東芝高効率安全増防爆形モートル

東芝の新提案です。
爆発性ガスまたは蒸気のある場所でも高効率化省エネ化の実現が可能となりました。
東芝が永きに渡り培ってきた技術や経験と、新しい技術と最新の設備の融合によって安全性・信頼性が高く、トップランナー効率(IE3レベル)を備えた防爆形モートルを提案致します。 トップランナー制度(省エネ法)対象外の防爆形モータも、高効率機種への切替えで省エネルギー化及び電力使用によるCO2排出量の削減に貢献します。

東芝高効率安全増防爆形モートルとは

高効率安全増防爆形モートルは構造上、特性上、汎用トップランナーモータより安全度を増し、点火源とならぬように工夫されています。 さらに高効率化することで省エネ効果が期待されます。 主に爆発ガスの存在する化学工場や各種プラントなどの第二類危険箇所に使用されます。 製品には許容拘束時間が表示してあり、始動時の保護リレーをこの時間以内に設定していただく必要があります。

特 長

トップランナー効率(IE3レベル)適合

トップランナー規格を満足させた基準(IE3レベル)を満足した防爆モータです。

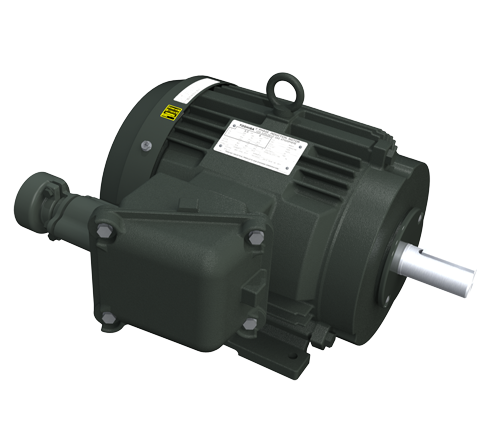

トップランナー効率(IE3レベル)適合 画像

温度上昇限度

温度上昇限度を規格値より10℃低くなっています。

許容拘束時間、拘束電流を銘板に表示

許容拘束時間、拘束電流を銘板表示し保護協調をすることにより防爆性能を発揮します。

端子箱ねじ部錠締め構造

構造は非防爆モータとほぼ同一であり、防爆性能を保持するために、端子箱ねじ部は錠締構造です。

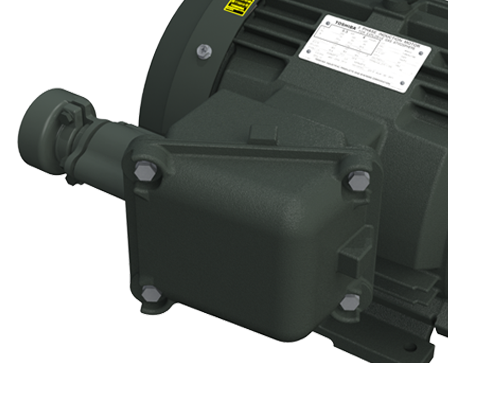

端子箱ねじ部錠締め構造 画像

防爆構造:eG3

防爆構造:eG3
対象:ガス・蒸気
適用危険箇所:第二類危険箇所

採用メリット

安全増防爆形モータの高効率化

インバータ駆動の出来ない安全増防爆形モータの高効率化により、第二類のガス・蒸気雰囲気中でも、モータの高効率化が可能となりました。
高効率化がもたらす省エネ、省資源化と防爆雰囲気中への適用によって、今までできなかった安全増防爆雰囲気の省エネ化が可能となりました。

高い安全性

電気機器の一般用防爆構造に関する工場電気設備防爆指針を適用し容器、錠締構造、端子箱、軸受など十分考慮し、製作しており、温度試験、構造検査での機能を厳重に確認しています。
きわめて安全性が高いことから安心してご使用いただけます。

小形・軽量

効果的な冷却構造によって、小形・軽量となり、据付、取扱も便利になっています。

すぐれた特性

長年継承してきた東芝モートルの技術により、始動特性、運転特性ともに優れた特性を発揮します。

用途一覧

工場

工場
  • ポンプ・送風機
  • コンプレッサ
  • 工作機械・運搬機械
  • 動力伝達装置

発電所・受配電設備

発電所・受配電設備
  • ポンプ(産業用途限定)

交通インフラ

交通インフラ
  • ガソリン計量器

高効率安全増防爆形モータ仕様

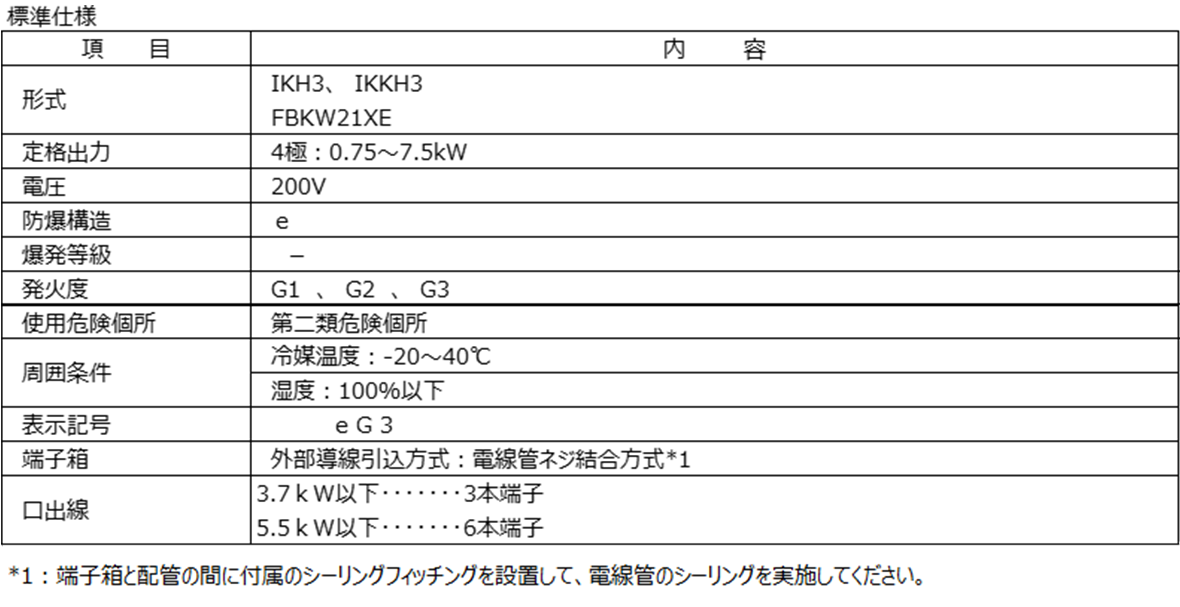

高効率安全増防爆形モータ 仕様表
