東芝ブレーキモートル（ESBシリーズ）
東芝ギヤモートルの歴史を受け継ぐESBシリーズブレーキモートルがプレミアムゴールドモートルの高効率技術により新型ESBシリーズとして進化しました。
電子カタログ東芝ブレーキモートル（ESBシリーズ）とは
ESBシリーズはスプリング制動方式の直流電磁ブレーキ付三相誘導電動機です。 小形、軽量にも関わらず高頻度の始動、停止にも耐え、また耐環境性に対する応用範囲も広い為、各種産業機械用として幅広いニーズにお応えします。 モータはプレミアムゴールドモートルを採用していますのでトップランナー基準をクリアしています。
特 長
トップランナー基準対応。(0.4kWを除く)
プレミアムゴールドモートルを採用したブレーキ付モータのため、トップランナー基準をクリアしています。
標準効率モータに対し、大幅な省エネ効果を期待できます。
従来のESBシリーズと取付互換性有
従来のESBシリーズと取付寸法が同一の為、置き換えが容易です。
（モータ側の寸法は高効率化に伴い全長寸法が長くなります。)
容易な保守・点検
ブレーキ部はユニット式のためモータとの切り離しが可能で、手動解放装置（ボルト式）により保守が容易に行なえます。
安定した制動特性
制動仕事量の大きなライニング材を使用したスプリング制動式の多板ブレーキのため、余裕のある制動トルクを持っており、長期間の使用にも安定した制動特性が得られます。
インバータ駆動
0.75kW以上のトップランナーモータ搭載機種は、60Hz基底でインバータによる1:10の定トルク運転が可能です。
50Hz基底では、4極で15kW以下、6極で11kW以下において1:10低トルク運転が可能です。
採用メリット
トップランナー基準対応により、省エネ効果で環境負荷を低減。
従来の当社標準モータに対し損失が30～40％低減、効率を向上させ省エネ効果で環境負荷の低減に貢献します。

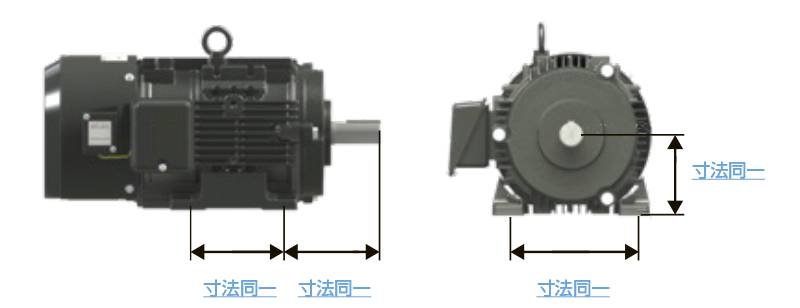

取付・互換性
従来のESBシリーズと取付寸法が同一の為、置き換えが容易です。
（モータ側の寸法は高効率化に伴い全長寸法が長くなります。)
安定した制動特性
制動仕事量の大きなライニング材を使用したスプリング制動式の多板ブレーキのため、余裕のある制動トルクを持っており、長期間の使用にも安定した制動特性が得られます。
機械寿命
ブレーキの機械寿命100万回を実現し耐久性能に優れています。
インバータ駆動可能
0.75kW 以上のＰＧＭ搭載機種は 60Hz 基底においてインバータによる 1:10 の定トルク運転が可能です。50Hz 基底時はトルク低減が必要な機種があります。 （インバータ運転時は電源装置の接続方法に注意が必要です。）
用途一覧
工場
- コンベア・巻取機
- 工作機械・各種自動機械
- ウインチ・ホイスト
- 延伸分離機・プレス機
- 他
物流倉庫
- コンベア
- クレーン・ホイスト
- 他
