特大容量高機能インバータ
VF-AS1／VF-PS1
東芝インバータシリーズ最大容量を提供します。 センサレスベクトル制御、PGフィードバックベクトル制御で、特大容量のモータを高出力トルクかつ高精度に制御します。
資料ダウンロード・お問い合わせ
特大容量高機能インバータ
VF-AS1／VF-PS1とは
クレーン、ホイスト、鉱山機械、冷凍機、プレス、コンプレッサ、破砕機などの高トルク・大容量機械に最適です。
入力電圧クラス・適用モータ容量
［VF-AS1］
・三相200V入力：90～132kW
・三相400V入力：355～500kW
［VF-PS1］
・三相400V入力：400～630kW
特 長
高トルク・大容量機械への適用
VF-AS1は、400Vクラスは500kWまでの容量範囲をラインナップしており、クレーン、ホイスト、鉱山機械、冷凍機、プレス、コンプレッサ、破砕機などの高トルク・大容量機械に最適です。
VF-PS1は、400Vクラス630kWまでの大容量のファン、ポンプに適用できます。
簡単設定
EASYキーによるクイックモードでは基本的な8個のパラメータのみ表示しますのでパラメータの選択、設定が簡単です。
通信・ネットワーク対応
RS485通信を標準搭載し、TOSHIBAプロトコルに加えModbus RTUプロトコルに対応しています。
また、通信オプションをご利用頂くとDeviceNet、PROFIBUS DP、CC-Linkの主要なフィールドバスに対応します。
採用メリット
ファン・ポンプ専用機能（VF-PS1）

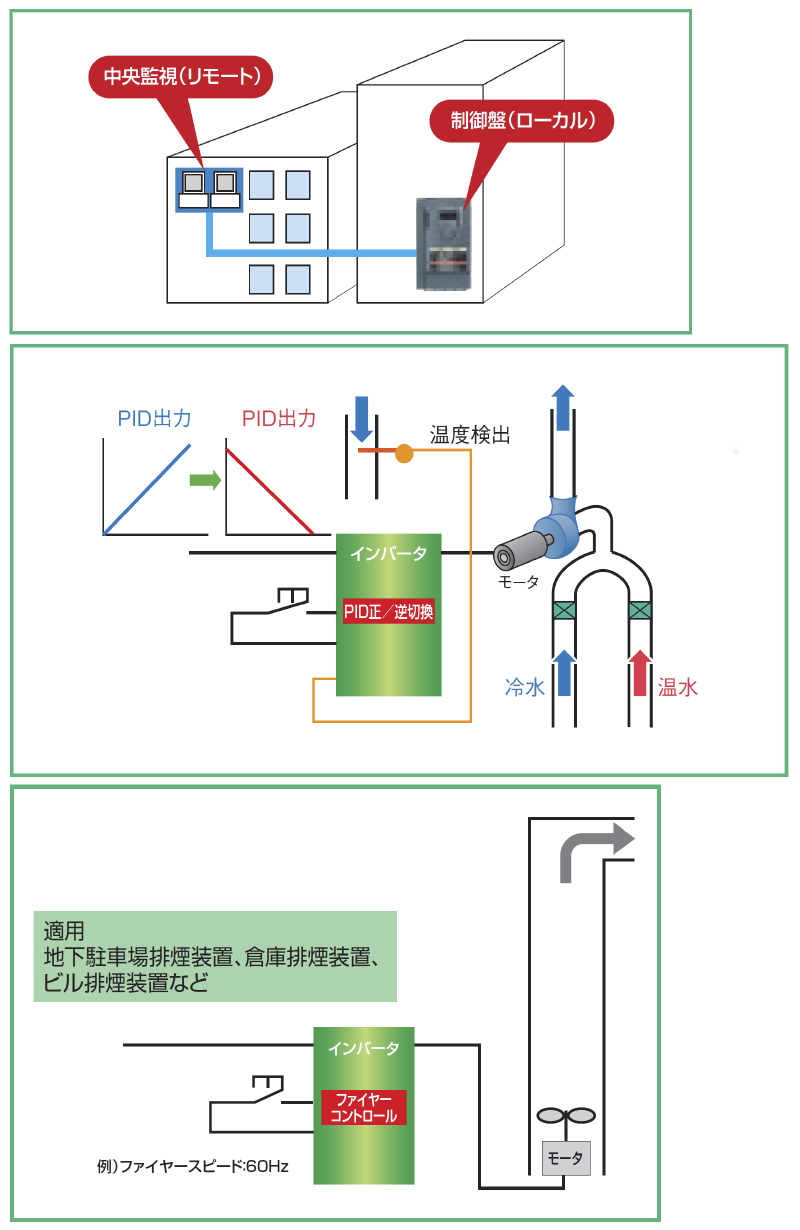

ファンポンプ専用機能として、「ローカル／リモートモード」、「正／逆特性切換え機能付きPID制御」、「ファイヤーコントロール」などを搭載しています
安全規格に適合する出力遮断機能内蔵（VF-PS1）
パワーリムーバル機能（セーフティ機能）で機械の安全規格に適合する出力遮断ができます。
- ISO13849-1 カテゴリ3に対応しています。
- EN60204-1 停止カテゴリ0 または1に対応しています。
- IEC/EN61508 SIL3に対応しています。
- EC 指令 防爆指令（ATEX 指令）に対応しています。

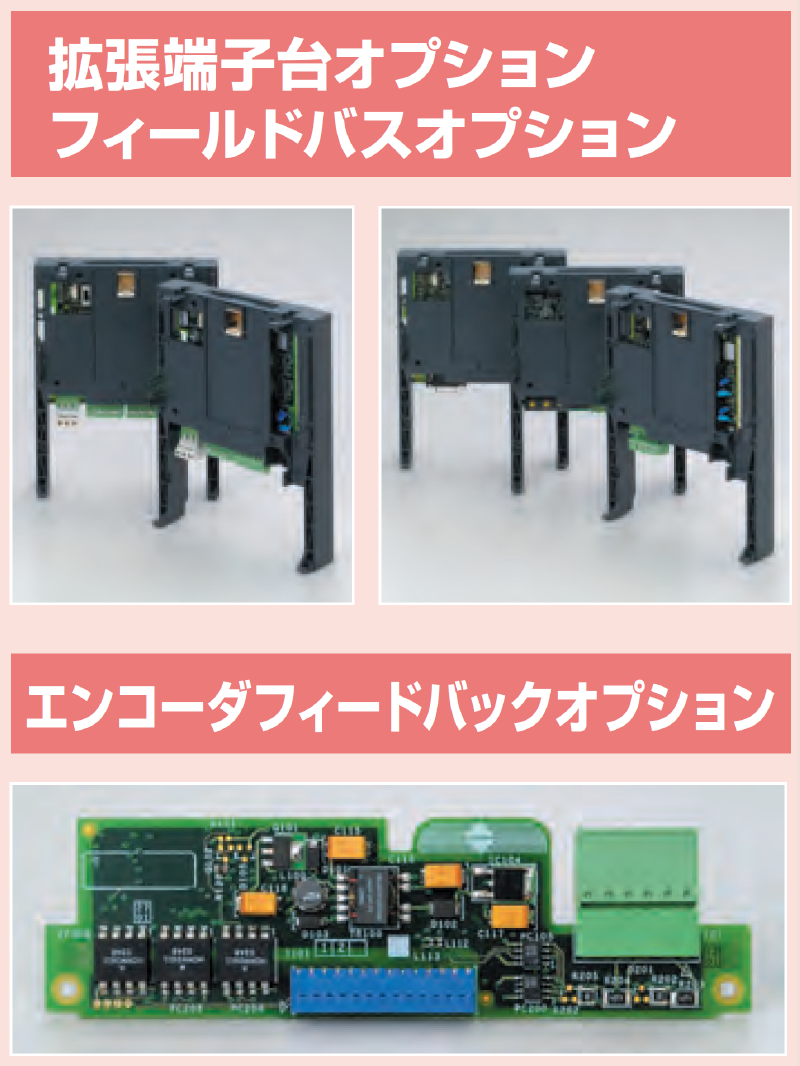

充実したオプション対応（VF-AS1／VF-PS1共通）
VF-AS1, VF-PS1専用オプションを準備しています。詳細は、お問い合わせください。
実績・効果
アドバンスト省エネモード（VF-PS1）
モータの効率は、軽負荷の低速域で悪化します。
効率が悪くなる低速領域でも、効率が最大になるよう制御することで、今まで以上にファン・ポンプの省エネ効果を高めることができます。
高周波ノイズを低減
400Vクラス機種はEMCノイズフィルタを内蔵しており、高周波ノイズを大幅に低減するとともに、インバータ単体で欧州EMC指令に対応します。
高調波抑制、力率改善
付属またはオプションの直流リアクトルにより、高周波を抑制するとともに、入力電流を定格出力電流の110%以内とし、変圧器、ノーヒューズ遮断器、電線などの電源系統にやさしい設計です。
用途一覧
工場
- 工作・加工機械
- 昇降機械
- プレス・コンプレッサ
- 化学機械
- 他
ビル・マンション・
商業施設
- 冷凍機
- 給排水機器
- 他
物流倉庫
- 搬送機械
- 昇降機械
- 他
浄水場
- 給水機器
- 他
通信・セキュリティ
- 冷凍機
- 他
その他
- 鉱山機械
- 建設・土木機械
- 他
特大容量高機能インバータ VF-AS1／VF-PS1 仕様
| 項目 | VF-AS1 | VF-PS1 | ||
|---|---|---|---|---|
| 定格 | 適用モータ出力（kW） HD定格 （定トルク負荷特性） | 三相200V入力クラス | 90～132kW | |
| 三相400V入力クラス | 355～500kW | |||
| 適用モータ出力（kW） ND定格 （二乗低減トルク負荷特性） | 三相400V入力クラス | 400～630kW | ||
| 過負荷電流定格 HD定格 | 150%-1分 | |||
| 過負荷電流定格 ND定格 | 120%-1分 | |||
| 発電制動駆動回路 | オプション | オプション | ||
| 定格入力電圧、定格入力周波数 | 三相200V入力クラス | 三相 200Ｖ～240V－50/60Hz | ||
| 三相400V入力クラス | 三相 380Ｖ～440V－50Hz 三相 380Ｖ～480V－60Hz | 三相 380Ｖ～440V－50Hz 三相 380Ｖ～480V－60Hz | ||
| 許容変動 | 電圧：-15%、+10%、周波数：±5% | 電圧：-15%、+10%、周波数：±5% | ||
| 保護構造 | IP00 | IP00 | ||
| 冷却構造 | 強制風冷 | 強制風冷 | ||
| EMCフィルタ | EMC指令対応フィルタ / なし *A | EMC指令対応フィルタ | ||
| 国土交通省仕様対応コアフィルタ | オプション | オプション | ||
| 直流リアクトル | 一体型直流リアクトル 付属 / オプション *B | 一体型直流リアクトル 付属 | ||
| 制御仕様 | 出力周波数範囲 | 0.01～500Hz | 0.01～500Hz | |
| 周波数設定分解能 | 11ビット | 11ビット | ||
| 周波数精度 | アナログ設定 | 最大出力周波数の±0.2% 以内 | 最大出力周波数の±0.2% 以内 | |
| デジタル設定 | 出力周波数の±0.01%以内 | 出力周波数の±0.01%以内 | ||
| 電圧/周波数特性 | V/f 一定、二乗低減トルク、自動トルクブースト、ベクトル演算制御、PMモータ制御、V/f５点設定、PGフィードバックベクトル制御 | V/f 一定、二乗低減トルク、自動トルクブースト、ベクトル演算制御、自動省エネ、アドバンスト省エネ制御、PMモータ制御、V/f５点設定 | ||
| 制御入出力仕様 | デジタル入力 | 16個（8個はオプション） | 15個（8個はオプション） | |
| デジタル出力 | 6個（4個はオプション） | 6個（4個はオプション） | ||
| パルス列入力 | 1個（オプション） | 1個（オプション） | ||
| パルス列出力 | 1個（デジタル出力との選択） | 1個（デジタル出力との選択） | ||
| リレー出力 | 3個の1c（2個はオプション） | 3個の1c（2個はオプション） | ||
| アナログ入力 | 5個（2個はオプション） | 5個（2個はオプション） | ||
| アナログ出力 | 4個（2個はオプション） | 4個（2個はオプション） | ||
| PTC入力 | 2個（オプション） | 3個（アナログ入力との選択、2個はオプション） | ||
| 制御電源 | 出力 | 10Vdc-10mA | 10Vdc-10mA | |
| 24Vdc-200mA | 24Vdc-200mA | |||
| バックアップ入力 | 24Vdc-1A以上 | 24Vdc-1A以上 | ||
| 機能安全 | なし | IEC/EN61508-1 SIL2に適合する安全機能 | ||
| 通信機能 | 標準 | RS485：2チャネル（東芝プロトコル/Modbus RTU） | RS485：2チャネル（東芝プロトコル/Modbus RTU） | |
| オプション | DeviceNet | DeviceNet | ||
| PROFIBUS DP | PROFIBUS DP | |||
| CC-Link | CC-Link | |||
| 環境 | 周囲温度 | -10 ～+60 ℃ *1 | -10 ～+60 ℃ *1 | |
| 保存温度 | -25 ～ +70 ℃ （輸送などの短期間） | -25 ～ +70 ℃ （輸送などの短期間） | ||
| 相対湿度 | 5 ～ 95%（結露および蒸気のないこと） | 5 ～ 95%（結露および蒸気のないこと） | ||
| 標高 | 3000m 以下 *2 *3 | 3000m 以下 *2 *3 | ||
| 振動 | 5.9m/s2（0.6G）以下（10～55Hz） | 5.9m/s2（0.6G）以下（10～55Hz） | ||
*1：上部カバー取外し、電流低減が必要
*2：1000m超過の場合は電流低減が必要
*3：接地種類により異なります
*A VFAS1-2900P～2132KP EMC指令対応フィルタ： VFAS1-4355KPC～4500KPC |
*B VFAS1-4355KPC～4500KPC |
オプション VFAS1-2900P～2132KP |
*1：上部カバー取外し、電流低減が必要
*2：1000m超過の場合は電流低減が必要
*3：接地種類により異なります
入力電圧クラス、適用モータ容量範囲
［VF-AS1］過負荷耐量150%-1分
三相 200V-90～132kW、三相 400V-355～500kW
［VF-PS1］過負荷耐量120%-1分
三相 400V-400～630kW
