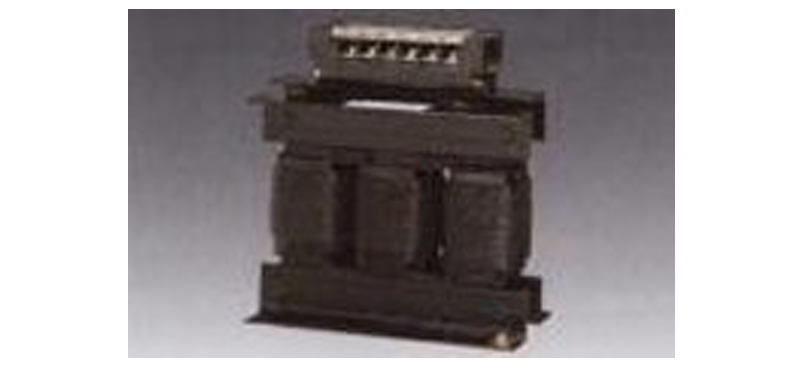

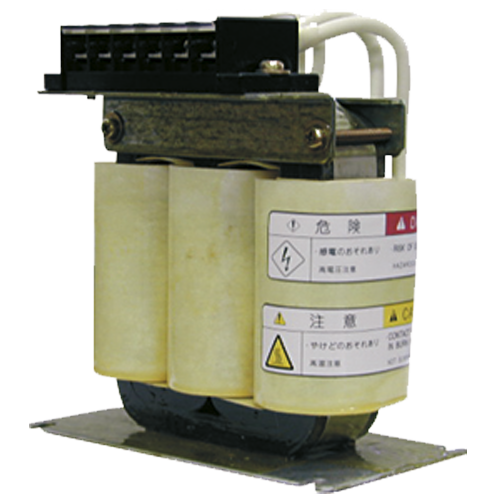

インバータ用 入力リアクトル

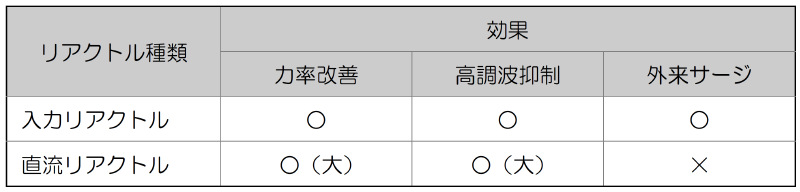

インバータ電源側の入力力率改善、高調波低減または、外来サージを抑制する場合に使用します。
インバータ用 入力リアクトルとは

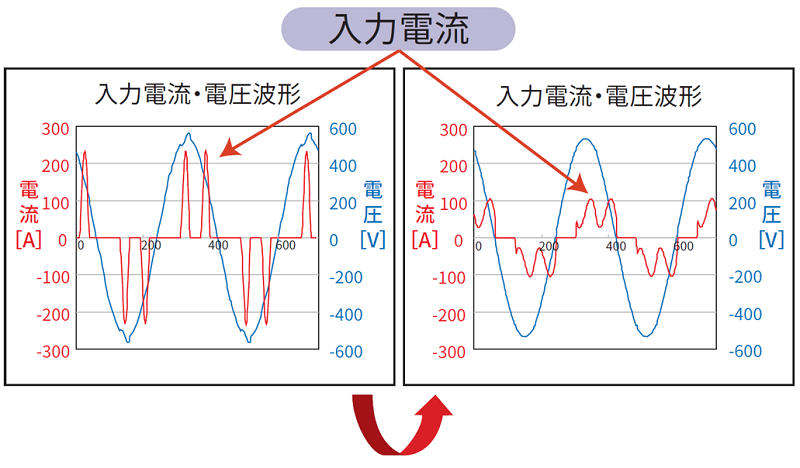

インバータを使用することで、電源側への高調波電流により、同一電源系統の機器に影響を与える場合があります。高調波抑制対策ガイドラインへの対応およびインバータを外来サージから保護するためにご使用ください。
インバータ用 入力リアクトル 仕様
取付方向（○：取付可能、×：取付不可）
| 機種 | 定格 | 取付方向 | 取付方向 |
|---|---|---|---|
| 水平（床置） | 垂直（壁取付） | ||
| PFLシリーズ | |||
| PFL-2001S | 1.7A | ○ | ○(注1) |
| PFL-2005S | 5.5A | ○ | ○(注1) |
| PFL-2011S | 11A | ○ | ○(注1) |
| PFL-2012S | 12.5A | ○ | ○(注1) |
| PFL-2018S | 18A | ○ | ○(注1) |
| PFL-2025S | 25A | ○ | ○(注1) |
| PFL-2050S | 50A | ○ | ○(注1) |
| PFL-2100S | 100A | ○ | ○(注1) |
| PFL-2150S | 150A | ○ | × |
| PFL-2200S | 200A | ○ | × |
| PFL-2300S | 300A | ○ | × |
| PFL-4012S | 12.5A | ○ | ○(注1) |
| PFL-4025S | 25A | ○ | ○(注1) |
| PFL-4050S | 50A | ○ | ○(注1) |
| PFL-4100S | 100A | ○ | × |
| PFL-4150S | 150A | ○ | × |
| PFL-4450S | 450A | ○ | ○ |
| PFL-4613S | 613A | ○ | ○ |
| PFL1シリーズ | |||
| PFL1-2350 | 350A | ○ | × |
| PFL1-2450 | 450A | ○ | × |
| PFL1-4260 | 260A | ○ | × |
| PFL1-4350 | 350A | ○ | × |
| PFL1-4455 | 455A | ○ | × |
| PFL1-4800 | 800A | ○ | × |
注１：垂直（壁取付）が"○"の機種は、静荷重としてください。
入力リアクトルの選定は、インバータ各機種のカタログを参照してください。
