大容量高機能インバータ VF-AS3
東芝インバータシリーズ最高の駆動性能、最多機能を持つ400Vクラス大容量のインバータシリーズです。幅広い用途へ適用いただけます。
電子カタログ大容量高機能インバータ VF-AS3とは
各種プラント／設備へのご適用いただくため、安全規格に対するSTO（Safe Torque Off）機能を搭載し、緊急時に信頼性の高い出力遮断ができます。
入力電圧クラス・適用モータ容量
［HD定格］
・三相400V入力：132～280kW
［ND定格］
・三相400V入力：160～315kW
特 長
二重定格（HD定格／ND定格）
HD（Heavy Duty）定格
（VF-AS1相当）
・定トルク用途
・過負荷電流耐量：150%-1分間
・用途：コンベア、クレーンなど
ND（Normal Duty）定格
（VF-PS1相当）
・低減負荷トルク用途
・過負荷電流耐量：120%-1分間
・用途：ファン、ポンプなど
各種プラント/設備向けの機能充実

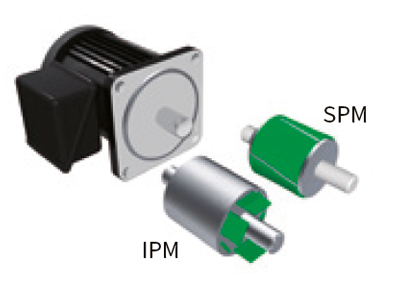

PMモータ制御
IPM、SPMともに駆動できます。センサ付き、センサレスに対応します。

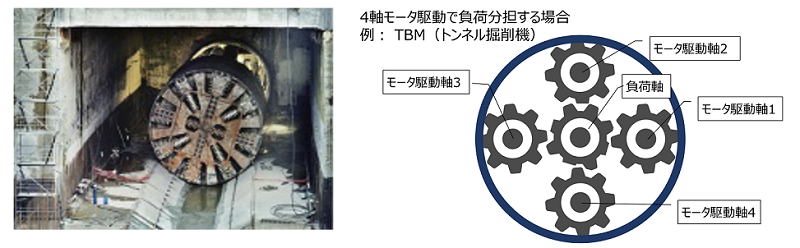

ドループ制御（負荷分担）
複数台のインバータとモータで1つの負荷を運転するときに、負荷のアンバランスによって特定のモータに負荷が集中するのを防ぐことができます。
大きな画面のLCD操作パネル標準搭載
大きなLCD画面
多様な情報を表示できます（日本語、英語）。
トリップ時は、バックライトが赤色に変わり異常を知らせます。
2次元コード／動画解説
画面上に表示される2次元コードから動画による操作説明やトリップ時に対策内容を確認できます。
パラメータライタ機能
パラメータの保存、コピーが可能です。
採用メリット
耐環境性を向上
IEC60721-3-3 Ed.2の3C3および3S3に対応します。
（VFAS3-4132KPC-A）
周囲温度-15～60℃の範囲で使用できます。
（VFAS3-4160KPC-A～VFAS3-4280KPC-Aは、-10～60℃）
設計期待寿命10年の長寿命設計

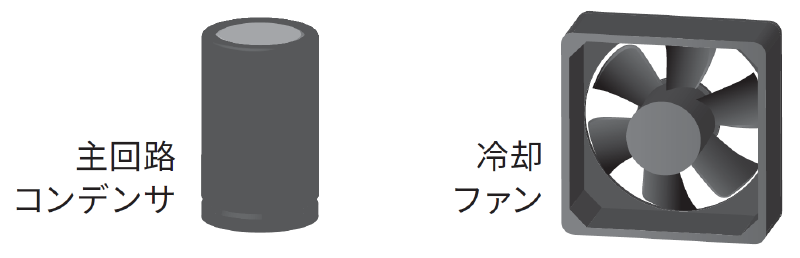

長寿命の冷却ファン（*1）、主回路コンデンサ、制御基板用コンデンサを採用し、設計期待寿命10年（*2）の長寿命設計です。
（*1）VFAS3-4160KPC-A～4280KPC-Aの冷却ファンは、5年。
（*2）周囲温度:年平均40℃、出力電流:定格電流の80%、相対湿度:65%、1年365日24時間運転。また、設計期待寿命は計算値であり、保証値ではありません。
PLC削減で省スペース／コスト削減

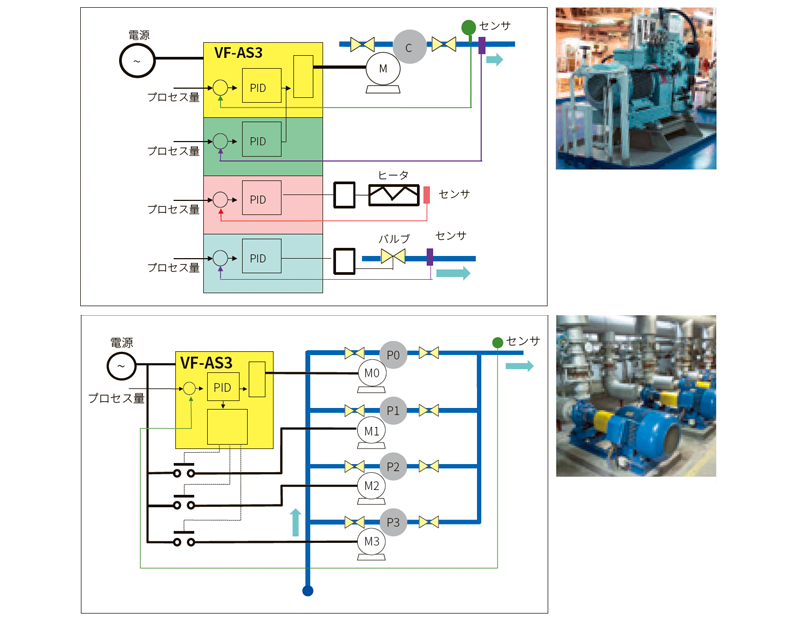

- 4個のPID制御機能
モータ駆動用に２個、さらに独立した２個のPID制御を搭載し、バルブやヒータなどの周辺機器も同時に制御できます。 - マルチポンプ機能
ポンプモータ最大10台（拡張端子台オプション）の流量、圧力、温度一定などの台数制御が可能です。 - カレンダ機能
年/月/日/曜日/時間を管理するリアルタイムクロック（RTC）により、時間指定で稼働させたり停止させたりできます。 - My機能
リレーやPLCなどで構成していた外部回路の一部を、インバータ搭載のMy機能で対応し、システムを簡略化できます。
調整時間の短縮

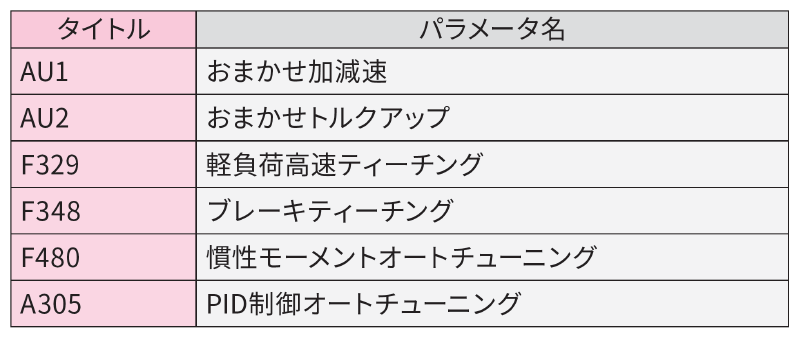

モータ定数のオートチューニング、負荷慣性モーメントの自動設定、PIDゲインの自動調整や昇降機用のブレーキ機能/軽負荷高速運転機能の自動設定など、最適な調整および調整時間の短縮が可能です。
保全コストを削減

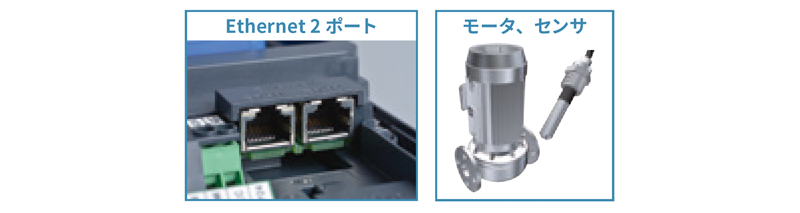

標準装備のEthernetを使用した遠隔監視により、現地確認・操作が不要になります。
また、センサをインバータに接続し、インバータをIoT端末として利用することで、周辺装置の稼働状況を遠隔監視することもできます。
実績・効果
省エネルギー効果とCO2削減
一般的なファン・ポンプの風量・流量をインバータで制御すると、軸動力が下がるため、省エネ効果を得られます。
高調波抑制、力率改善
内蔵またはオプションの直流リアクトルが高調波を抑制するとともに、力率を改善します。また、入力電流が小さくなるため、電源系統および周辺機器にやさしい設計です。
・国土交通省監修の公共建築工事標準仕様表書（令和4年版）の入力力率94%以上に適合します。
（入力リアクトルと直流リアクトルが必要です）
・VFAS3-4132KPC-Aは、標準で直流リアクトルを内蔵。
従来機種VF-AS1 からの簡単置換え
・取付サイズに互換性があります。
・従来機種VF-AS1、VF-PS1の設定パラメータ*1 を、専用ツールで簡単にVF-AS3のパラメータに変換できます。
*1: VF-AS1/PS1 からのパラメータ読出しには、USB001Z オプションが必要です。
安全規格に対応する出力遮断が可能
安全規格に対するSTO（Safe Torque Off）機能を搭載し、緊急時に信頼性の高い出力遮断ができます。STO機能は、安全にモータのトルクをゼロに近づけ、誤って起動しないように制御します。
本機能は、安全規格であるIEC61800-5-2 / IEC61508 SIL3に対応しています。
用途一覧
工場
- 工作・加工機械
- 昇降機械
- プレス・コンプレッサ
- 製紙・印刷機械
- 他
ビル・マンション・
商業施設
- 冷凍機
- 給排水機器
- 搬送機械（立体駐車場）
- 他
物流倉庫
- 搬送機械
- 昇降機械
- 他
浄水場
- 給水機器
- 他
通信・セキュリティ
- 冷凍機
- 他
その他
- 鉱山機械
- 建設・土木機械
- 他
大容量高機能インバータ VF-AS3 仕様
| 項目 | VF-AS3 | ||
|---|---|---|---|
| 定格 | 適用モータ出力（kW） HD定格 （定トルク負荷特性） | 三相400V入力クラス | 132～280kW |
| 適用モータ出力（kW） ND定格 （二乗低減トルク負荷特性） | 三相400V入力クラス | 160～315kW | |
| 過負荷電流定格 HD定格 | 150%-1分 | ||
| 過負荷電流定格 ND定格 | 120%-1分 | ||
| 発電制動駆動回路 | なし / 内蔵 / オプション *A | ||
| 定格入力電圧、定格入力周波数 | 三相400V入力クラス | (VFAS3-4132KPC-A) 三相 380Ｖ～480V－50/60Hz | |
| 三相400V入力クラス | (VFAS3-4160KPC-A～4280KPC-A) 三相 380Ｖ～440V－50Hz 三相 380Ｖ～480V－60Hz | ||
| 許容変動 | 電圧：-15%、+10%、周波数：±5% | ||
| 保護構造 | IP00 | ||
| 冷却構造 | 強制風冷 | ||
| EMCフィルタ | EMC指令対応フィルタ | ||
| 国土交通省仕様対応コアフィルタ | あり | ||
| 直流リアクトル | 内蔵 / 一体型直流リアクトル（オプション） *B | ||
| 制御仕様 | 出力周波数範囲 | 0.01～590Hz | |
| 周波数設定分解能 | 11ビット | ||
| 周波数精度 | アナログ設定 | 最大出力周波数の±0.2% 以内 | |
| デジタル設定 | 出力周波数の±0.01%±0.022Hz | ||
| 電圧/周波数特性 | V/f 一定、二乗低減トルク、自動トルクブースト、ベクトル演算制御、自動省エネ、ダイナミック自動省エネ制御、PMモータ制御、V/f５点設定、PGフィードバックベクトル制御、PGフィードバックPMモータ制御 | ||
| 制御入出力仕様 | デジタル入力 | 14個（6個はオプション） | |
| デジタル出力 | 3個（2個はオプション） | ||
| パルス列入力 | 2個（デジタル入力との選択） | ||
| パルス列出力 | 1個（デジタル出力との選択） | ||
| リレー出力 | 1個の1c、5個の1a（3個はオプション） | ||
| アナログ入力 | 5個（2個はオプション） | ||
| アナログ出力 | 2個 | ||
| PTC入力 | 3個（1個はアナログ入力との選択、2個はオプション） | ||
| 制御電源 | 出力 | 10Vdc-10mA | |
| 24Vdc-200mA | |||
| バックアップ入力 | 24Vdc-1A以上 | ||
| 機能安全 | IEC61800-5-2 に準拠したセーフトルクオフ（STO) 機能 | ||
| 通信機能 | 標準 | RS485：2チャネル（東芝プロトコル/Modbus RTU） | |
| イーサネット：2チャネル (EtherNet/IP - Modbus TCP) | |||
| オプション | DeviceNet | ||
| PROFIBUS DP | |||
| EtherCAT | |||
| CC-Link | |||
| 環境 | 周囲温度 | -10〜+60 ℃ *1 | |
| 保存温度 | -25 ～ +70 ℃ （輸送などの短期間） | ||
| 相対湿度 | 5 ～ 95%（結露および蒸気のないこと） | ||
| 標高 | 3000m 以下 *2 *3 | ||
| 振動 | 2.9m/s2（0.3G）以下（10～55Hz） | ||
*1：電流低減が必要
*2：1000m超過の場合は電流低減が必要
*3：接地種類により異なります
*A VFAS3-4132KPC-A |
内蔵： VFAS3-4160KPC-A |
オプション： VFAS3-4220KPC-A, 4280KPC-A |
*B VFAS3-4132KPC-A |
一体型直流リアクトル（オプション）： VFAS3-4160KPC-A～4280KPC-A |
入力電圧クラス、適用モータ容量範囲
［HD定格］過負荷耐量150%-1分
三相 400V-132～280kW
［ND定格］過負荷耐量120%-1分
三相 400V-160～315kW
