多機能・小形インバータ VF-S15


多機能・小形インバータ VF-S15

東芝インバータシリーズのミッドレンジに位置する多機能・小形インバータシリーズです。機器・装置の省エネから高機能化に貢献します。

多機能・小形インバータ VF-S15とは

「簡単設定、簡単操作」、「エコ・デザイン」、「省エネ&パワフル運転」、「応用性」、「システムの拡張性」により、ファン・ポンプから昇降機械まで幅広い用途に適用いただけます。
入力電圧クラス・適用モータ容量
・単相200V入力:0.2~2.2kW
・三相200V入力:0.2~15kW
・三相400V入力:0.4~15kW

特 長

簡単設定、簡単操作

・大きな設定ダイヤルでパラメータを一発設定!
操作パネル上の設定ダイヤルを回して選び、中央部を押して決定します。
大きな設定ダイヤルは、周波数設定用にも使用できます。
・EASYキーで、使用頻度の高いパラメータのみ表示。
EASYキーで2つのモード(標準・簡単)を切換えできます。

簡単設定、簡単操作 画像

エコ・デザイン

・長寿命設計
長寿命の主回路コンデンサなどを採用し、設計期待寿命10年の長寿命設計です。
・環境に調和
欧州RoHS指令(2011/65/EU)で制限されている6物質、並びに欧州RoHS改正指令(EU)2015/863に対応しています。
・安全機能搭載で、信頼性の高い出力遮断が可能
安全規格に対応するSTO(Safe Torque Off)機能で、出力遮断できます。

エコ・デザイン 画像

省エネ&パワフル運転

・モータと一緒に、省エネルギーを実現
省エネルギー効果の高いPMモータを、標準で駆動可能です。
また、誘導モータには、自動省エネモードで省エネルギー効果を高めます。
・高トルク負荷を楽々運転
ベクトル制御で、始動時から定格周波数まで、高トルク運転ができます。

省エネ&パワフル運転 画像

応用性

・オートチューニングで、モータ定数を簡単設定
ベクトル制御、PMモータ制御で必要なモータ定数を簡単に設定でき、モータの特性を最大限に引き出します。
・ティーチング機能で、昇降機械を簡単調整
昇降機械用に搭載している、ブレーキシーケンス機能、軽負荷高速運転機能は、ティーチング機能で、機械に合わせたパラメータの調整が簡単にできます。

システムの拡張性

・RS485通信機能を標準装備
Modbus RTUプロトコル/Toshibaプロトコルに対応しています。
通信速度:最大38.4kbps
・充実のネットワークオプション対応
CC-Link、PROFIBUS DP、PROFINET、DeviceNetTM、EtherNet/IPTM、EtherCAT®
CANopen®に対応します。
・簡易プログラミング機能<My機能-S>搭載

システムの拡張性 画像

採用メリット

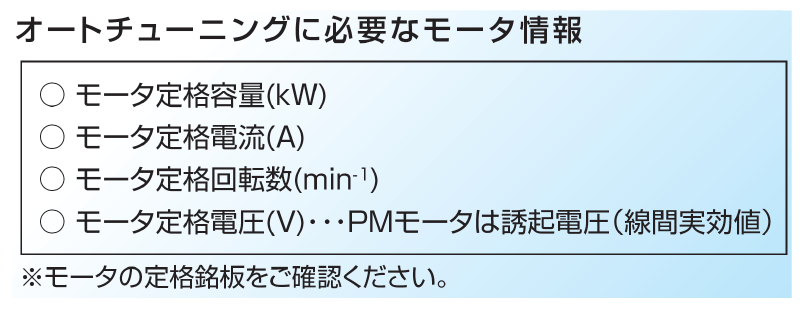

他社製PMモータでも運転可能

東芝PMモータに限らず、他社製PMモータでも、オートチューニング機能で簡単に駆動することができます。

他社製PMモータでも運転可能 画像

簡易プログラミング機能<My機能-S>でシステムを簡略化

My機能-Sは、リレーやPLCなどで構成する外部回路の一部を、インバータ内部で対応する機能です。
また、専用ソフトウェア(PCL001Z)で、My機能-Sのパラメータを簡単に設定できます。

簡易プログラミング機能<My機能-S>でシステムを簡略化 画像

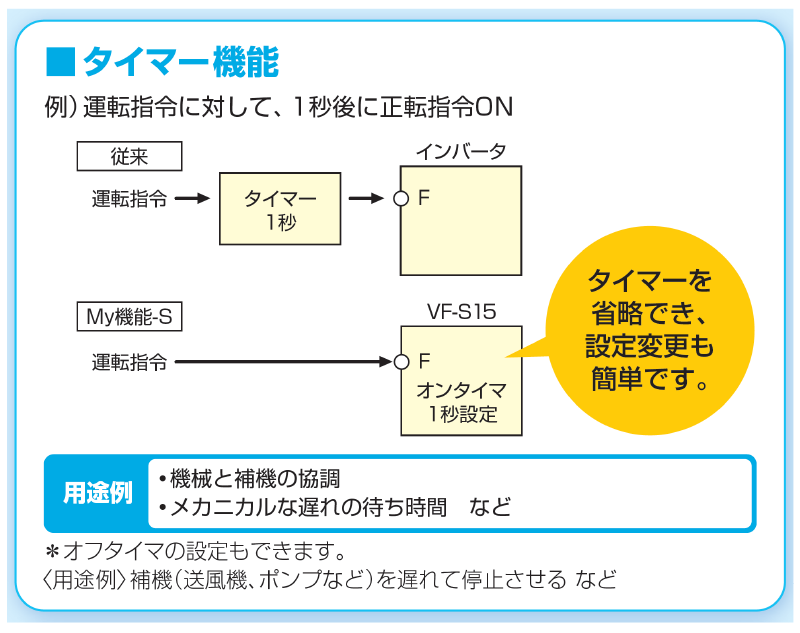

使用例①:外部タイマーを省略

My機能-Sの使用例①
運転指令に対して、1秒後に正転指令がONします。

使用例①:外部タイマーを省略 画像

使用例②:自動停止機能を組込可能

My機能-Sの使用例②
出力周波数5Hz 以下、出力電流120%以上で自動停止(プッシュ型スイッチ使用)します。

使用例②:自動停止機能を組込可能 画像

調整時間の短縮、機械性能の向上

昇降機械用に搭載している、ブレーキシーケンス機能、軽負荷高速運転機能は、ティーチング機能で、機械に合わせたパラメータの調整が簡単にでき、機械性能を向上できます。

調整時間の短縮、機械性能の向上 画像

実績・効果

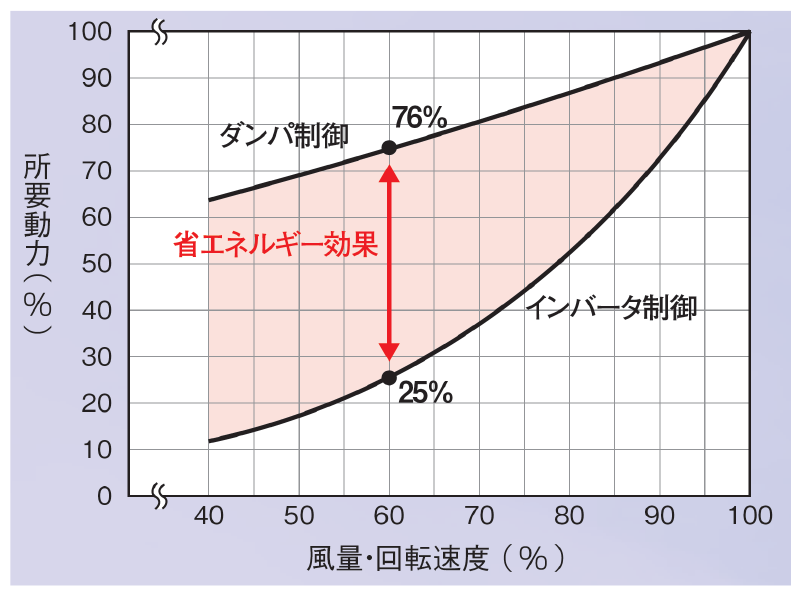

省エネルギー効果とCO2削減

一般的なファン・ポンプの風量・流量をインバータで制御すると、軸動力が下がるため、省エネ効果を得られます。

省エネルギー効果とCO2削減 画像

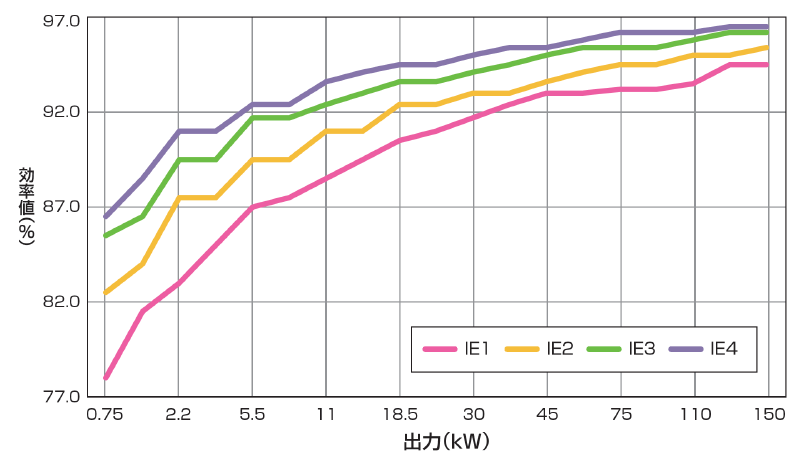

モータと一緒に、省エネルギーを実現

東芝PMモータは、IEC60034-30の最高効率であるIE4スーパープレミアム効率相当を実現しました。IE1効率に対し3~14%効率がアップします。

モータと一緒に、省エネルギーを実現 画像

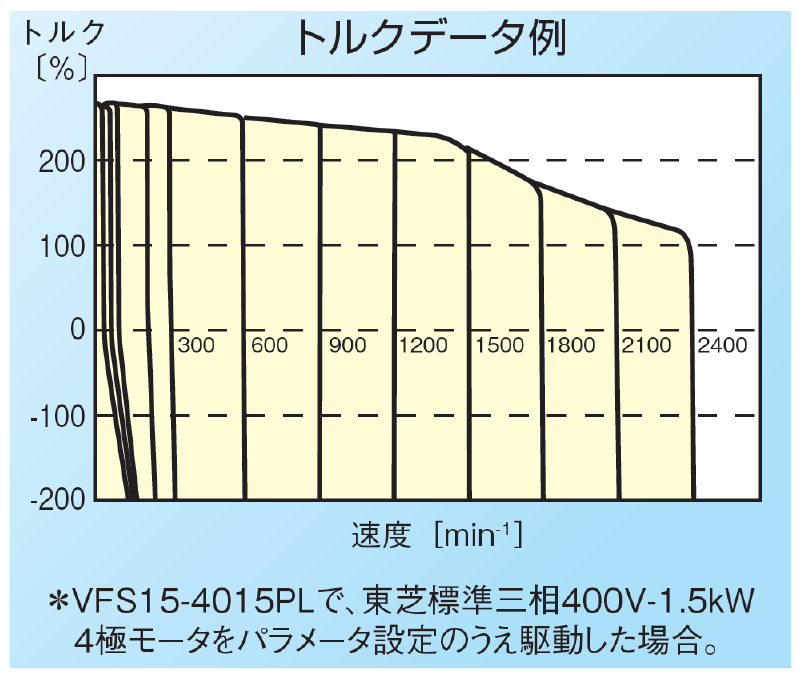

高トルク負荷を楽々運転

ベクトル制御で、始動時から定格周波数まで、高トルク運転ができます。さらに、始動周波数を0.1Hzに設定すると、力強くスムーズに始動します。

高トルク負荷を楽々運転 画像

安全規格に対応する出力遮断が可能

安全規格に対応するSTO(Safe Torque Off)機能により、緊急時に信頼性の高い出力遮断ができます。
また、インバータ搭載の安全機能を使用することで、システムを簡易化でき、コストダウンにもつながります。

安全規格に対応する出力遮断が可能 画像

用途一覧

工場

工場
  • ユーティリティ設備
  • ポンプ・送風機
  • コンプレッサ
  • 搬送機械・半導体製造装置

ビル・マンション・
商業施設

ビル・マンション・<br>商業施設
  • 空調機器・給排水機器
  • 健康関連機器
  • 食品機械
  • 搬送機械(立体駐車場)

物流倉庫

物流倉庫
  • ユーティリティ設備
  • 搬送機械
  • 包装機械
  • 空調機器

浄水場

浄水場
  • ユーティリティ設備
  • 給水機器
  • 化学機械(攪拌機)

通信・セキュリティ

通信・セキュリティ
  • 空調機器

その他

その他
  • 生活関連機器(洗車機)
  • 印刷機械

多機能・小形インバータVF-S15 仕様

多機能・小形インバータ VF-S15 仕様表
項目VF-S15
定格適用モータ出力(kW)単相200V入力クラス0.2~2.2kW
三相200V入力クラス0.2~15kW
三相400V入力クラス0.4~15kW
過負荷電流定格150%-1分
発電制動駆動回路内蔵
定格入力電圧、定格入力周波数単相200V入力クラス単相 200V~240V-50/60Hz
三相200V入力クラス三相 200V~240V-50/60Hz
三相400V入力クラス三相 380V~500V-50/60Hz
許容変動電圧:-15%、+10%、周波数:±5%
保護構造IP20
冷却構造自冷 / 強制風冷 *A
EMCフィルタ国土交通省仕様対応フィルタ / EMC指令対応フィルタ *B
国土交通省仕様対応コアフィルタあり
直流リアクトルオプション
制御仕様出力周波数範囲0.1~500Hz
周波数設定分解能10ビット
周波数精度アナログ設定最大出力周波数の±0.5%以内
デジタル設定最大出力周波数の±0.01%以内
電圧/周波数特性V/f 一定、二乗低減トルク、自動トルクブースト、ベクトル演算制御、自動省エネ、ダイナミック自動省エネ制御、PMモータ制御、V/f5点設定
制御入出力仕様デジタル入力8個(2個はアナログ入力との選択)
デジタル出力1個
パルス列入力1個(デジタル入力との選択)
パルス列出力1個(デジタル出力との選択)
リレー出力1個の1c、1個の1a
アナログ入力3個
アナログ出力1個
PTC入力1個(デジタル入力との選択)
制御電源出力10Vdc-10mA
24Vdc-100mA
バックアップ入力24Vdc-1A以上
機能安全IEC61800-5-2 に準拠したセーフトルクオフ(STO) 機能
通信機能標準RS485(東芝プロトコル/Modbus RTU)
オプションDeviceNet
PROFIBUS DP
EtherCAT
CC-Link
EtherNet/IP - Modbus TCP
PROFINET
CANopen
環境周囲温度-10 〜+60 ℃ *1
保存温度-25 ~ +70 ℃ (輸送などの短期間)
相対湿度5 ~ 95%(結露および蒸気のないこと)
標高3000m 以下 *2
振動5.9m/s2(0.6G)以下(10~55Hz)

*1:40℃超過の場合は上部シール取外し、電流低減が必要

*2:1000m超過の場合は電流低減が必要

多機能・小形インバータ VF-S15 仕様表 2

*A
自冷:

 VFS15S-2002PL~2007PL

 VFS15-2002PM~2007PM

強制風冷:

 VFS15S-2015PL, 2022PL

 VFS15-2015PM~2150PM

 VFS15-4004PL~4150PL

*B
国土交通省仕様対応フィルタ:

 VFS15-2002PM~2150PM

EMC指令対応フィルタ:

 VFS15S-2002PL~2022PL

 VFS15-4004PL~4150PL

1) 入力電圧クラス、適用モータ容量範囲
  単相200V入力:0.2~2.2kW
  三相200V入力:0.2~15kW
  三相400V入力:0.4~15kW

2) 過負荷耐量150%-1分
