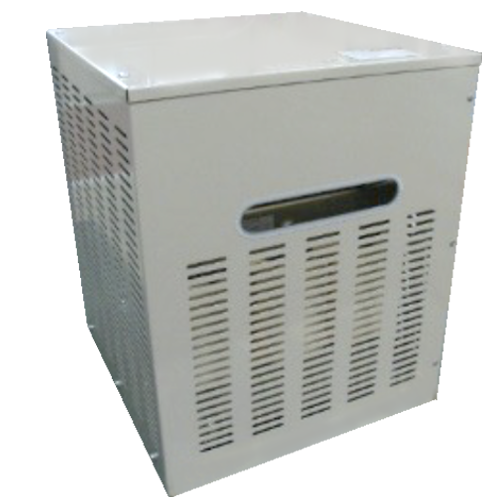

インバータ用モータ端サージ電圧抑制フィルタ

400V級モータをインバータ駆動する場合に、サージ電圧からモータ巻線の絶縁劣化を防ぐために設置します。

資料ダウンロード・お問い合わせ

会員ページ

インバータ用モータ端サージ電圧抑制フィルタとは

400V級モータをインバータ駆動する場合に、サージ電圧からモータ巻線の絶縁劣化を防ぐために設置します。

400Vクラスで、絶縁強化モータ以外のモータを駆動するときに、設置してください。

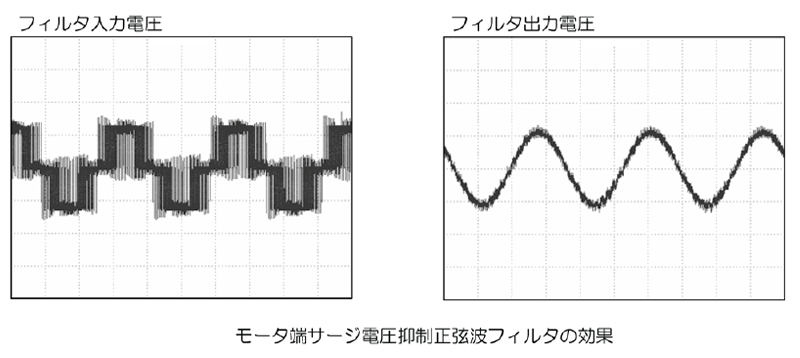

モータ端サージ電圧（マイクロサージ）抑制画像

モータ配線が長いと、ケーブルの静電容量に流れる充電電流の影響が出る場合があります。
・漏電遮断器の誤動作
・サーマルリレーの誤動作
・過電流保護機能の誤動作
これらの対策としても使用できます。

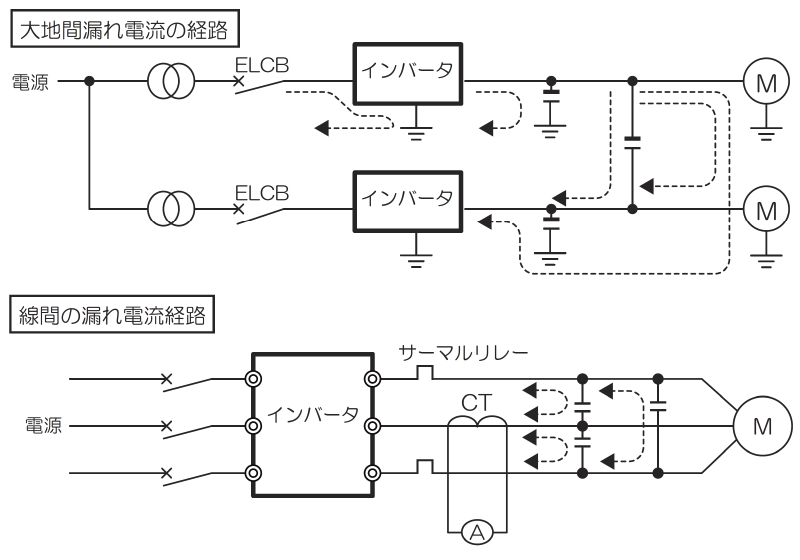

モータ配線からの漏れ電流対策画像

取付方向（○：取付可能、×：取付不可）

インバータ用モータ端サージ電圧抑制フィルタ　仕様表 1
機種	適用インバータ	取付方向	取付方向
機種	適用インバータ	水平（床置）	垂直（壁取付）
MSF-4015Z	各機種のカタログを参照してください。	○	×
MSF-4037Z		○	×
MSF-4075Z		○	×
MSF-4150Z		○	×
MSF-4220Z		○	×
MSF-4370Z		○	×
MSF-4550Z		○	×
MSF-4750Z		○	×

インバータ用モータ端サージ電圧抑制フィルタ　仕様表 1
形式	適用インバータ
お問い合わせください。	VFAS3J-4900PC, 4110KPC VFAS3-4132KPC-A～4280KPC-A VFAS1-4355KPC～4500KPC VFPS1-4400KPC～4630KPC

モータ端サージ電圧抑制フィルタの選定は、インバータ各機種のカタログを参照してください。
