高機能インバータ VF-AS3J
“進化するインバータ” VF-AS3Jシリーズは、東芝インバータシリーズ最高の駆動性能、専用機能、各種チューニング機能を持ち、幅広い用途へ適用いただけます。
電子カタログ高機能インバータ VF-AS3Jとは
ファン・ポンプ、コンプレッサ、搬送・昇降機械、金属加工機械などの専用機能に加え、設定・調整を簡単にする各種チューニング機能を搭載し、幅広い用途に適用いただけます。
入力電圧クラス・適用モータ容量
［HD定格］
・三相200V入力：0.4～75kW
・三相400V入力：0.75～110kW
［ND定格］
・三相200V入力：0.4～90kW
・三相400V入力：0.75～132kW
特 長
各種機械用途に専用機能で適用、簡単設定！
各機械ごとに最適な専用機能を準備しました。
- ファン・ポンプ用途に
- コンプレッサ用途に
- 搬送・昇降機械用途に
- 金属加工機械用途に
- 繊維・ライン機械用途に
使いやすいユーザインタフェース

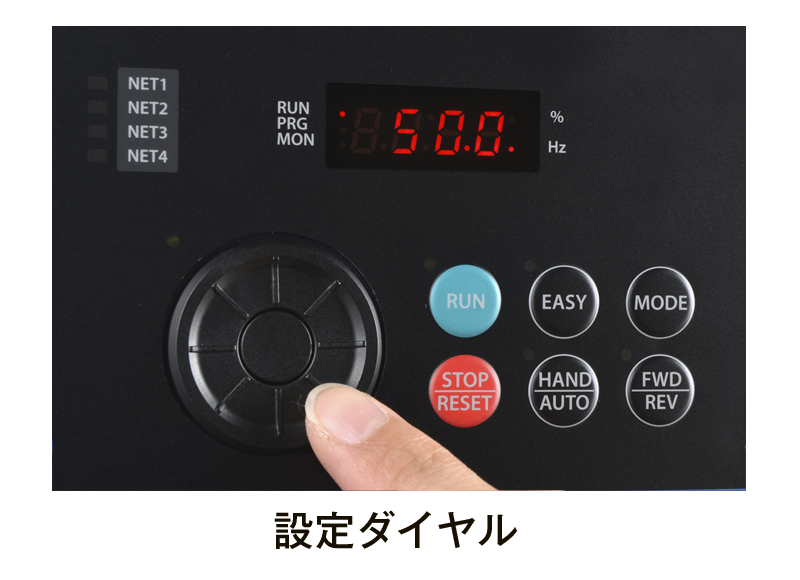

大きな回転式設定ダイヤルボタン
操作ダイヤルを回して各パラメータを選び中央部を押して決定するだけの簡単な操作でパラメータを設定できます。

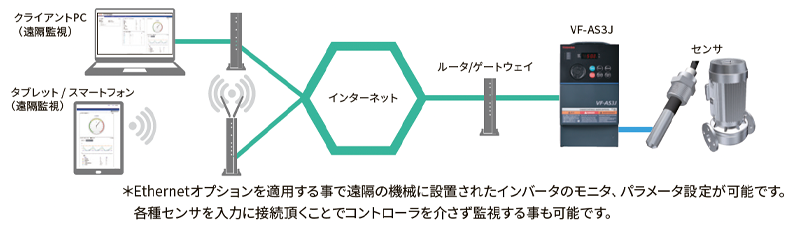

故障予知、IoT・CPS対応をサポート
Ethernetオプション、市販の各種ルータ、各種ゲートウェイを適用することでローカルエリアネットワーク、ワイヤレスネットワークおよびインターネットを接続して、様々な機器と接続できます。また、遠隔操作、監視、故障診断に必要なデータを収集できます。

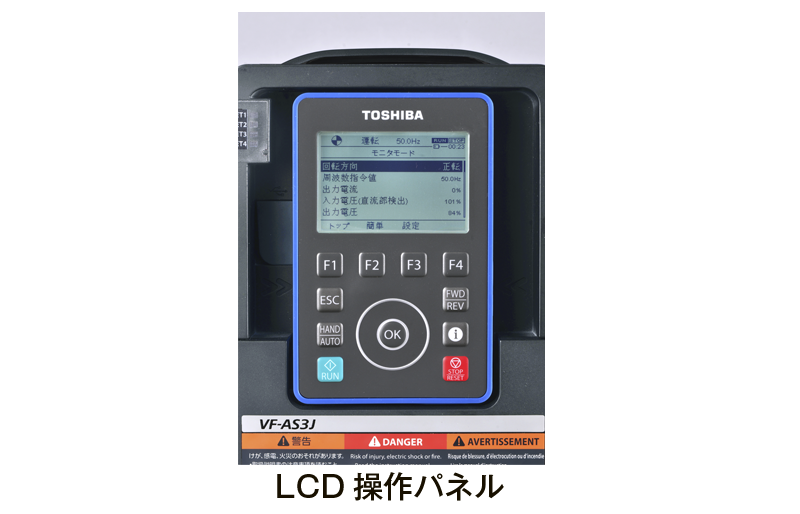

LCD操作パネルオプション
LCD操作パネルオプションにてカレンダ機能、タイムスタンプ、2次元コードに対応します。
LCD操作パネルオプション 形式：RKP010Z-A1
※インバータに取り付ける場合は、アダプタ（形式：SBP014Z）が必要です。
採用メリット

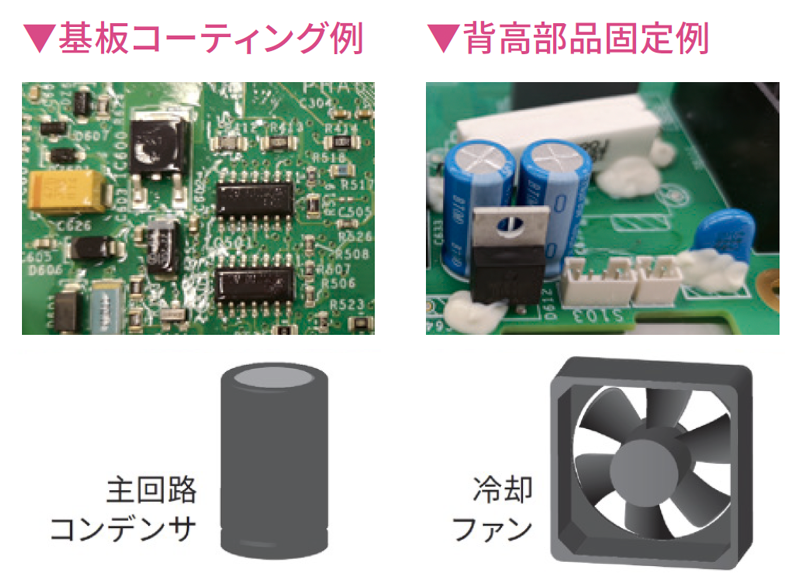

耐環境性を向上、長寿命設計
基板コーティング、背高部品の固定を行い、環境性能を向上させました。
また、長寿命の主回路コンデンサなどを採用し、設計期待寿命10年の長寿命設計です。

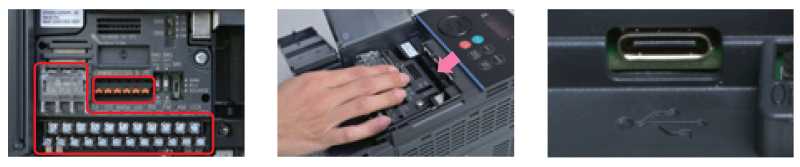

据付、メンテナンスも簡単
- 複合制御端子台 主要端子に丸端子台、追加端子に差込端子台を採用し据付性と拡張性を両立しました。
- 着脱式制御端子台 インバータ交換時の制御配線はそのままご使用頂けるため、メンテナンスも簡単です。
- USB Type-C® 市販のスマートフォン用のUSB Type-C®ケーブルにて直接PC（パソコン）に接続できます。ご使用には、ドライバーのインストールが必要です。

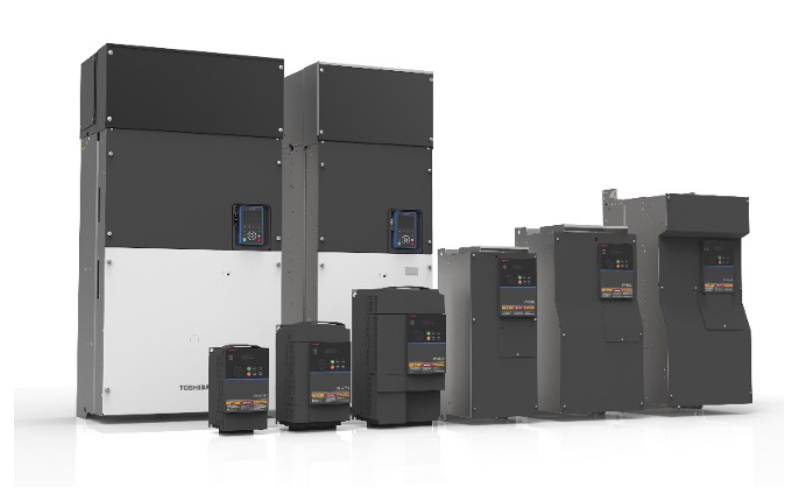

特殊仕様の対応
特殊仕様品として、
・耐圧防爆モータ駆動
・高周波対応（最高出力周波数：1600Hz,2000Hz,2500Hz）
などを準備しています。
高周波対応品は外国為替及び外国貿易法によるリスト規制品です。
詳細はお問い合わせください。

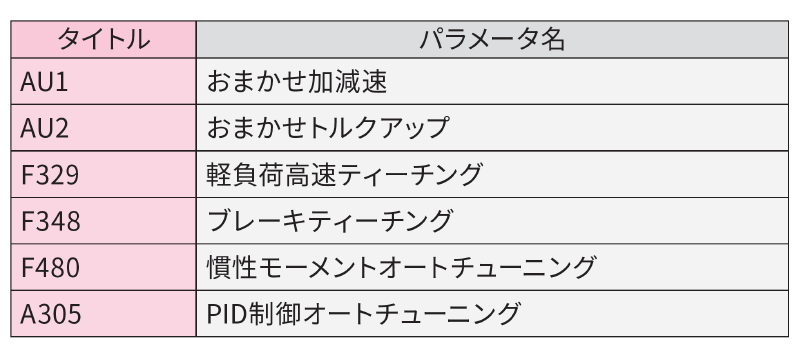

調整時間の短縮、機械性能の向上
モータ定数のオートチューニング、負荷慣性モーメントの自動設定、PIDゲインの自動調整や昇降機用のブレーキ機能/軽負荷高速運転機能の自動設定など、最適な調整および調整時間の短縮が可能です。

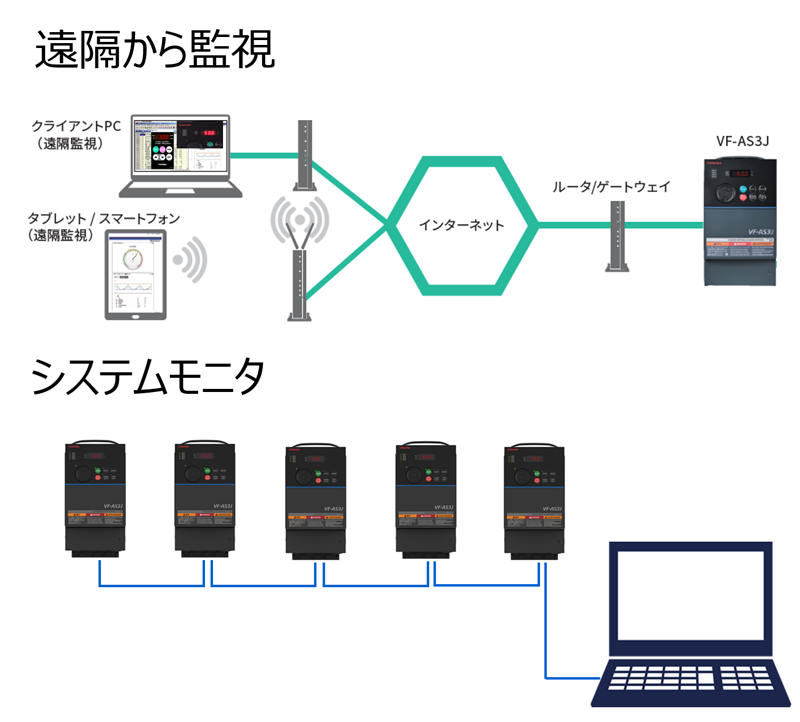

保全コストを削減
VF-AS3JのIoT/CPS対応は、保全コスト削減に貢献します。
Ethernetオプションを使用した遠隔監視により、現地確認・操作が不要になります。
2ポート標準装備されたRS485用のRJ45コネクタにより、簡単にデイジーチェーン接続・複数台監視が可能です。
実績・効果
省エネルギー効果とCO2削減
一般的なファン・ポンプの風量・流量をインバータで制御すると、軸動力が下がるため、省エネ効果を得られます。
高周波ノイズを低減
ノイズフィルタ内蔵機種は高周波ノイズを低減します。
高調波抑制、力率改善
200Vクラス機種11～45kW、400Vクラス機種18.5～75kWまで小型、省スペースが可能な新型直流リアクトルを搭載しました。
また、高調波を抑制するとともに、入力電流を定格出力電流の110％以内とし、変圧器、ノーヒューズ遮断器、電線などの電源系統にやさしい設計としました。
従来機種VF-AS1 からの簡単置換え
・取付サイズの互換性
従来機種VF-AS1 と取付サイズの互換性があります。アタッチメント等不要です。
・制御端子台の端子の互換性
従来機種で使用した丸形端子がそのまま使用できます。
・パラメータ編集・変換
パラメータの編集、操作が可能です（PCM002Z）。従来機種VF-AS1、VF-PS1の設定パラメータを、専用ツールで簡単にVF-AS3Jのパラメータに変換できます。
安全規格に対応する出力遮断が可能
安全規格に対応するSTO（Safe Torque Off）機能により、緊急時に信頼性の高い出力遮断ができます。
インバータ搭載の安全機能を使用することで、システムを簡易化でき、コストダウンにもつながります。
用途一覧
工場
- 昇降機械
- 工作・加工機械
- ポンプ・送風機
- コンプレッサ
- 他
ビル・マンション・
商業施設
- 空調機器・給排水機器
- 生活関連機器
- 搬送機械（立体駐車場）
- 冷凍ショーケース
- 他
物流倉庫
- 搬送機械
- 昇降機械
- 包装機械
- 空調機器
- 他
浄水場
- 給水機器
- 他
通信・セキュリティ
- 空調機器
- 他
その他
- 繊維機械
- 建設・土木機械
- 他
高機能インバータVF-AS3J 仕様
| 項目 | VF-AS3J | ||
|---|---|---|---|
| 定格 | 適用モータ出力（kW） HD定格 （定トルク負荷特性） | 三相200V入力クラス | 0.4～75kW |
| 三相400V入力クラス | 0.75～110kW | ||
| 適用モータ出力（kW） ND定格 （二乗低減トルク負荷特性） | 三相200V入力クラス | 0.4～90kW | |
| 三相400V入力クラス | 0.75～132kW | ||
| 過負荷電流定格 HD定格 | 150%-1分 | ||
| 過負荷電流定格 ND定格 | 120%-1分 | ||
| 発電制動駆動回路 | 内蔵 | ||
| 定格入力電圧、定格入力周波数 | 三相200V入力クラス | 三相 200Ｖ～240V－50/60Hz | |
| 三相400V入力クラス | (VFAS3J-4007PL～4900PC) 三相 380Ｖ～480V－50/60Hz | ||
| 三相400V入力クラス | (VFAS3J-4110KPC) 三相 380Ｖ～440V－50Hz 三相 380Ｖ～480V－60Hz | ||
| 許容変動 | 電圧：-15%、+10%、周波数：±5% | ||
| 保護構造 | IP20 / IP00 *A | ||
| 冷却構造 | 強制風冷 | ||
| EMCフィルタ | 国土交通省仕様対応フィルタ / EMC指令対応フィルタ / なし *B | ||
| 国土交通省仕様対応コアフィルタ | あり | ||
| 直流リアクトル | 別置きオプション / 内蔵 / 一体型直流リアクトル（オプション） *C | ||
| 制御仕様 | 出力周波数範囲 | 0.01～590Hz | |
| 周波数設定分解能 | 11ビット | ||
| 周波数精度 | アナログ設定 | 最大出力周波数の±0.2% 以内 | |
| デジタル設定 | 出力周波数の±0.01%±0.022Hz | ||
| 電圧/周波数特性 | V/f 一定、二乗低減トルク、自動トルクブースト、ベクトル演算制御、自動省エネ、ダイナミック自動省エネ制御、PMモータ制御、V/f５点設定、PGフィードバックベクトル制御、PGフィードバックPMモータ制御 | ||
| 制御入出力仕様 | デジタル入力 | 15個（6個はオプション） | |
| デジタル出力 | 6個（2個はオプション） | ||
| パルス列入力 | 2個（デジタル入力との選択） | ||
| パルス列出力 | 2個（デジタル出力との選択） | ||
| リレー出力 | 1個の1c、3個の1a（3個はオプション） | ||
| アナログ入力 | 5個（2個はオプション） | ||
| アナログ出力 | 4個 | ||
| PTC入力 | 3個（2個はオプション） | ||
| 制御電源 | 出力 | 10Vdc-10mA | |
| 24Vdc-200mA | |||
| バックアップ入力 | 24Vdc-1A以上 | ||
| 機能安全 | IEC61800-5-2 に準拠したセーフトルクオフ（STO) 機能 | ||
| 通信機能 | 標準 | RS485：2チャネル（東芝プロトコル/Modbus RTU） | |
| オプション | DeviceNet | ||
| PROFIBUS DP | |||
| EtherCAT | |||
| CC-Link | |||
| EtherNet/IP - Modbus TCP | |||
| USB Type-C | |||
| 環境 | 周囲温度 | -10〜+60 ℃ *1 | |
| 保存温度 | -25 ～ +70 ℃ （輸送などの短期間） | ||
| 相対湿度 | 5 ～ 95%（結露および蒸気のないこと） | ||
| 標高 | 3000m 以下 *2 *3 | ||
| 振動 | 5.9m/s2（0.6G）以下（10～55Hz） | ||
*1：上部カバー取外し、電流低減が必要
*2：1000m超過の場合は電流低減が必要
*3：接地種類により異なります
*A VFAS3J-2004PL～2150PM VFAS3J-4007PL～4185PL IP00： VFAS3J-2185PM～2750P VFAS3J-4220PL～4110KPC |
*B VFAS3J-2110PM～2450PM |
EMC指令対応フィルタ： VFAS3J-2004PL～2075PL VFAS3J-4007PL～4750PL VFAS3J-4900PC, 4110KPC |
内蔵フィルタなし： VFAS3J-2550P, 2750P |
*C VFAS3J-2004PL～2075PL, 4007PL～4150PL |
内蔵： VFAS3J-2110PM～2450PM, 4185PL～4750PL |
一体型直流リアクトル（オプション）： VFAS3J-2550P, 2750P, 4900PC, 4110KPC |
入力電圧クラス、適用モータ容量範囲
［HD定格］過負荷耐量150%-1分
三相 200V-0.4～75kW、三相 400V-0.75～110kW
［ND定格］過負荷耐量120%-1分
三相 200V-0.4～90kW、三相 400V-0.75～132kW
