インバータ用 延長パネル、その他

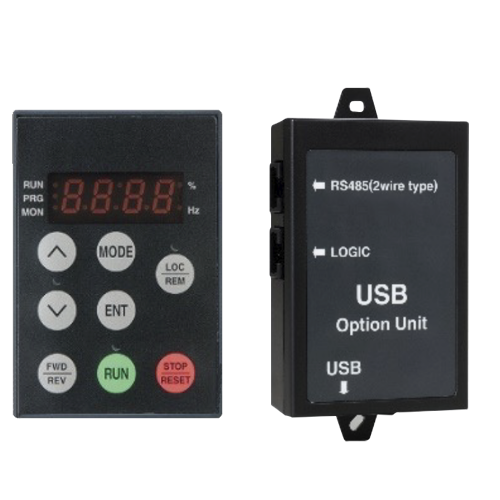

遠隔操作用の延長パネルやインバータをパソコンに接続するUSB変換ユニットなどを準備しています。
インバータ用 延長パネル、その他とは
制御盤内にインバータを設置したときに、制御盤面で操作や運転状態の確認ができる「延長パネル」やパソコンでインバータのパラメータ編集・管理を行うためのUSB変換ユニットなど、用途に応じて、インバータ用オプションをご使用ください。
特 長
遠隔操作、制御盤面満面への操作パネル取付

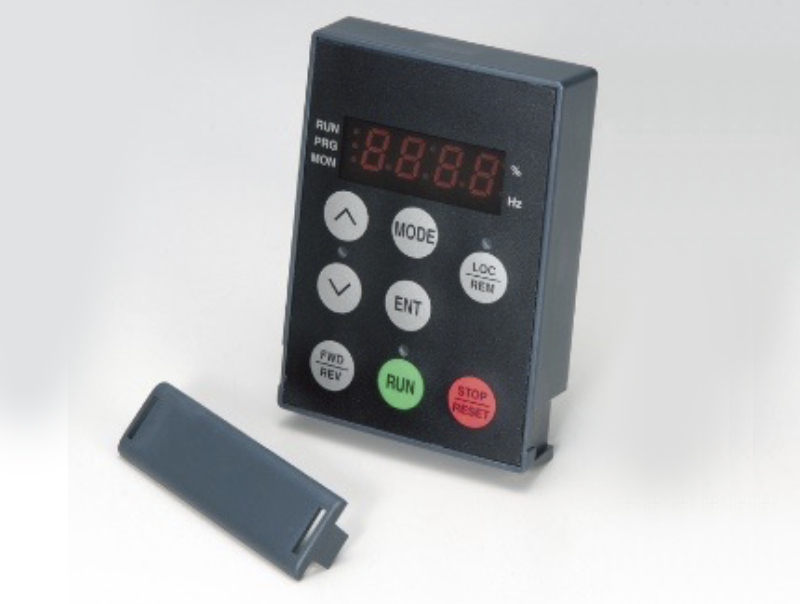

LED延長パネル:形式 RKP007Z
- 手持ち操作や、制御盤面への取り付けが可能です。
専用ケーブル(形式:CAB007□)をご使用ください。
(型式末尾の□には、ケーブル長が入ります。
1:1m品、3:3m品、5:5m品)
VF-AS3J用LCD操作パネル

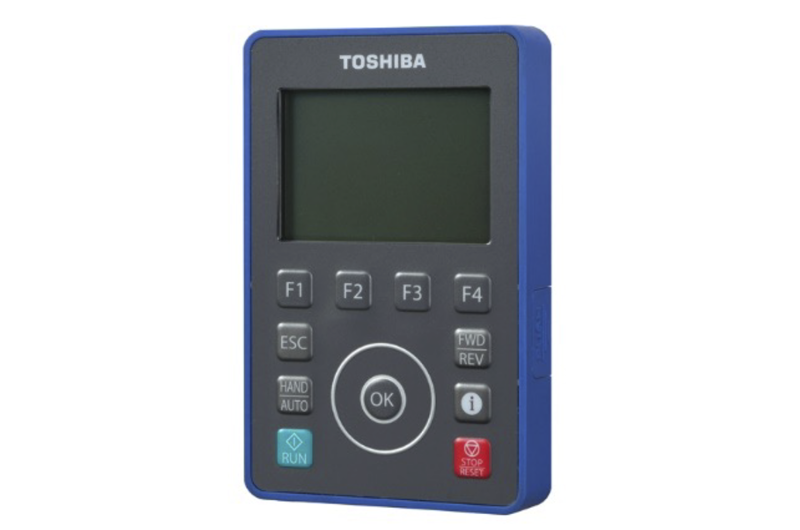

LCD操作パネル:形式 RKP010Z-A1(VF-AS3J用)
- LCD操作パネル用アダプタをご使用いただくとVF-AS3J本体に装着できます。
- ドアマウントキットをご使用いただくと、制御盤面に取り付け可能です。(VF-AS3にも使用可能)。
主回路電源遮断時の制御電源のバックアップ

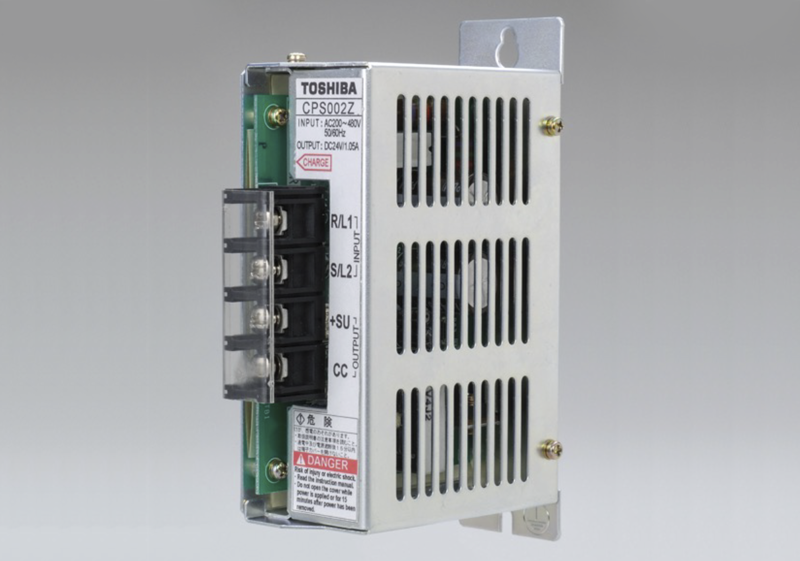

制御電源オプション:形式 CPS002Z
- 主回路電源遮断時に制御電源をバックアップし、表示や出力信号を維持します。
- 商用/インバータ切換え機能使用時にご使用ください。
パソコンによるパラメータ管理、状態監視

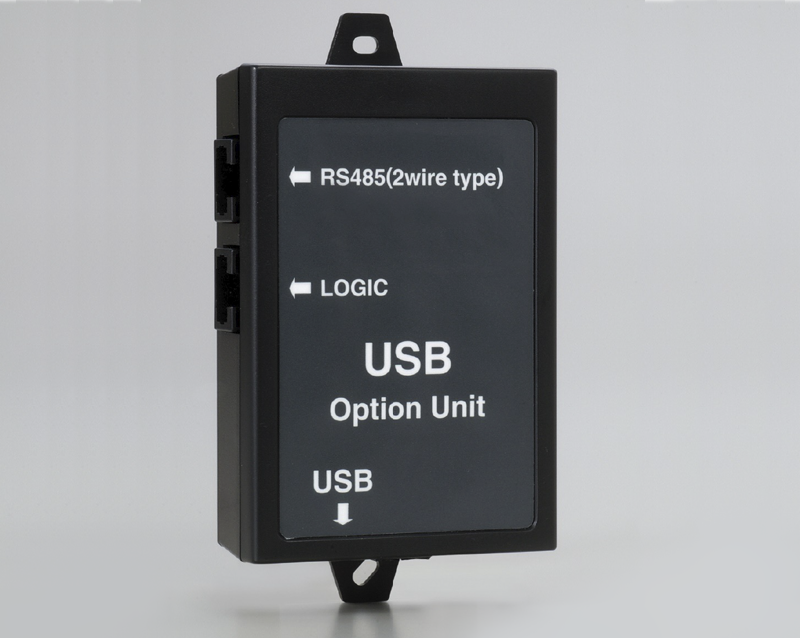

USB-シリアル通信変換ユニット:形式 USB001Z
- パソコンでパラメータを設定・管理できます。
- インバータ側:専用ケーブル(形式:CAB001□)に対応しています。
(型式末尾の□には、ケーブル長が入ります。1:1m品、3:3m品、5:5m品) - パソコン側:市販のUSBケーブル(USB 1.1/2.0 互換A-B 接続タイプ)に対応しています。
- パラメータの管理にメンテナンス用通信ソフトウェアPCM002Z(会員サービスで無償提供)を使用してください。
インバータ用 延長パネル、その他 仕様
名称 | 形式 | VF-AS3J | VF-AS3 | VF-S15 | VF-nC3 | VF-AS1 | VF-PS1 |
---|---|---|---|---|---|---|---|
制御電源オプション | CPS002Z | ○ | ○ | ○ | × | ○ | ○ |
LED延長パネル | RKP007Z | ○ | ○ | ○ | ○ | × | × |
専用ケーブル:1m | CAB0071 | ○ | ○ | ○ | ○ | × | × |
専用ケーブル:3m | CAB0073 | ○ | ○ | ○ | ○ | × | × |
専用ケーブル:5m | CAB0075 | ○ | ○ | ○ | ○ | × | × |
LCD操作パネル | RKP010Z-A1 | ○ | 標準装備 | × | × | × | × |
専用ケーブル:1m | CAB0071 | ○ | ○ | × | × | × | × |
専用ケーブル:3m | CAB0073 | ○ | ○ | × | × | × | × |
専用ケーブル:5m | CAB0075 | ○ | ○ | × | × | × | × |
専用ケーブル:10m | CAB00710 | ○ | ○ | × | × | × | × |
ドアマウントキット | SBP010Z | ○ | ○ | × | × | × | × |
USB変換ユニット | USB001Z | ○ | ○ | ○ | ○ | ○ | ○ |
専用ケーブル:1m | CAB0011 | ○ | ○ | ○ | ○ | ○ | ○ |
専用ケーブル:3m | CAB0013 | ○ | ○ | ○ | ○ | ○ | ○ |
専用ケーブル:5m | CAB0015 | ○ | ○ | ○ | ○ | ○ | ○ |
※VF-AS1、VF-PS1用オプションについては、お問い合わせください。
延長パネルなどの選定は、インバータ各機種のカタログを参照してください。
