通信ソフトウェア・ツール
メンテナンス用通信ソフトウェアPCM002Zでは、インバータに設定を一括書き込み、一括読み込み・保存、運転状態のモニタが可能です。
通信ソフトウェア・ツールとは
パラメータ管理・運転状態のモニタが可能なPCM002Zをはじめとして、パラメータ設定支援用のソフトウェアおよびインバータをパソコンに接続するためのUSBドライバを準備しています。
特 長
- ソフトウェアのダウンロード
- USBドライバ
- メンテナンス用通信ソフトウェア：PCM002Z
- ハイスピードトラッカ：PCT010Z NEW!
- パラメータ変換サポートツール：PCS004Z
- My機能設定ツール：PCL001Z、PCL002Z、PCL003Z
- トレースツール：PCT001Z、PCT002Z、PCT003Z
USBドライバ

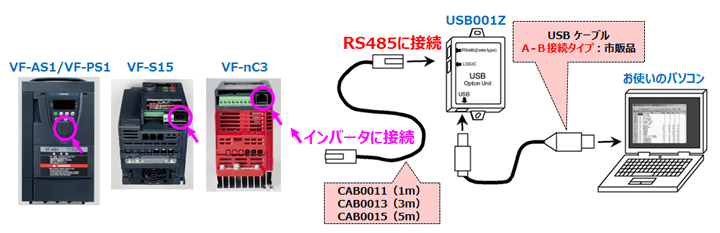

USB-シリアル通信変換ユニット(USB001Z)を使用する場合
接続方法
準備するもの／接続先
USBケーブル（A-C接続タイプ：市販品 ※最大3m）

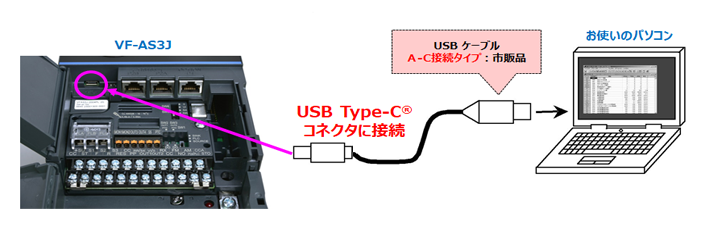

VF-AS3JでUSB Type-Cを使用する場合
接続方法
準備するもの／接続先
USB001Z（USB-シリアル通信変換ユニット）
CAB0011（1m）、CAB0013（3m）、CAB0015（5m）
USB ケーブル（Ａ-Ｂ接続タイプ：市販品）
メンテナンス用通信ソフトウェア：PCM002Z
インバータとパソコンを接続することで、以下を提供します。
- パソコン上でパラメータ設定を編集
- パソコンからインバータに、パラメータ設定を書込み
- インバータからパソコンに。パラメータ設定を読込み・保存（拡張子：pcm）
- パソコン画面上の操作パネルによる運転・停止
- 運転状態のモニタ（グラフ）
- csv形式でデータ出力
- 印刷

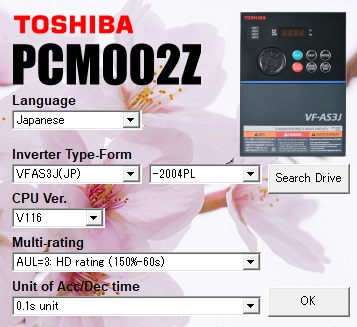

起動画面（インバータを選択）

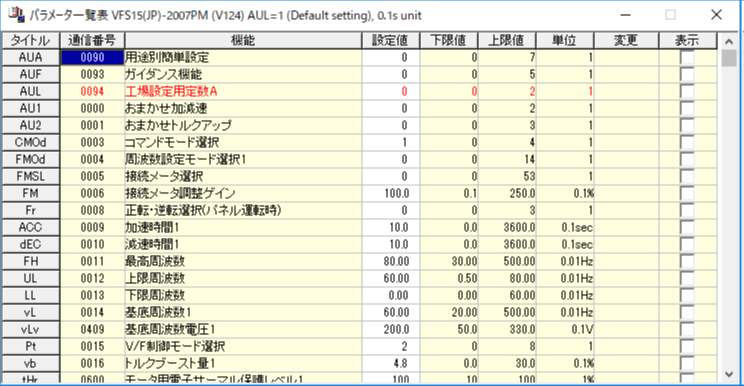

パラメータ編集画面

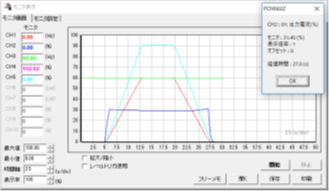

モニタ画面
ハイスピードトラッカ：PCT010Z
パソコンの通信機能（USBやRS485）を使用してインバータと通信し、インバータの内部データを高速でサンプリングして波形表示するWindowsアプリケーションです。
オシロスコープのようにインバータの周波数、電流、電圧などの波形表示が可能です。
【使用例1】

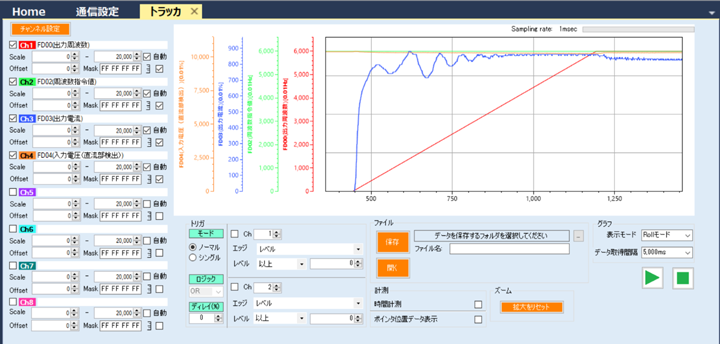

インバータのモニタ機能（出力周波数、周波数指令値、出力電流、入力電圧）を表示しています。
トリガ機能でインパクト負荷の確認やブレーキタイミングの微調整をサポートします。
トリガ機能でインパクト負荷の確認やブレーキタイミングの微調整をサポートします。
【使用例2】

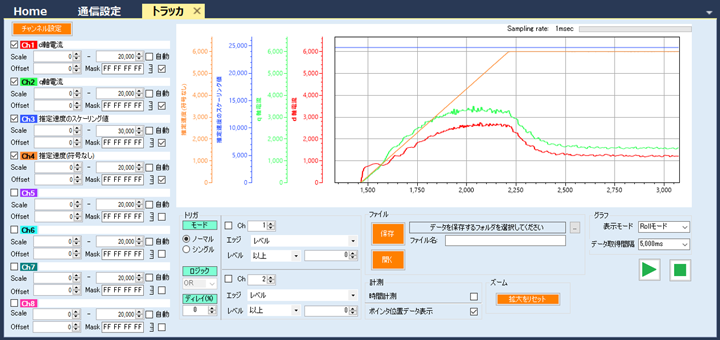

特殊モニタ項目を使用し、通常モニタできない「d軸電流」、「q軸電流」、「推定速度のスケーリング値」、「推定速度（符号なし）」を表示しています。
PMモータ用の調整をはじめとして、モータ関連定数の最適化をサポートします。
| 適用機種 | 対応バージョン | 製品レビジョン |
|---|---|---|
| VF-AS3J | Ver120以降 | （9）以降 |
| VF-AS3 | Ver132以降 | （15）以降 |
| VF-S15 | Ver130以降 | （25）以降 |
パラメータ変換サポートツール：PCS004Z

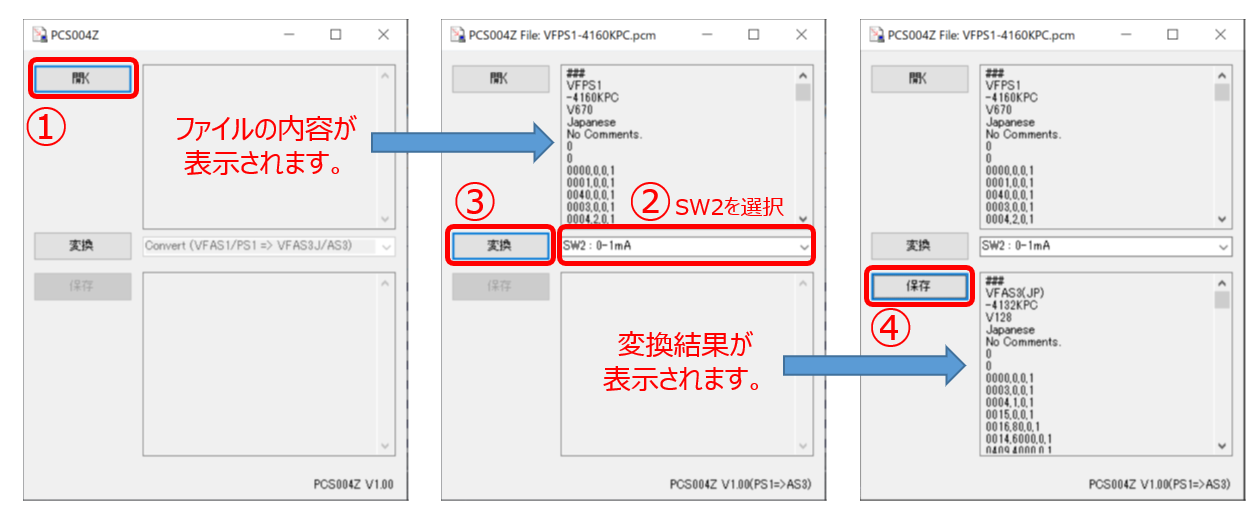

VF-AS1、VF-PS1のPCM002Zデータファイル（拡張子：pcm）を、VF-AS3J、VF-AS3用のデータファイルに変換します。
My機能設定ツール：PCL001Z、PCL002Z、PCL003Z

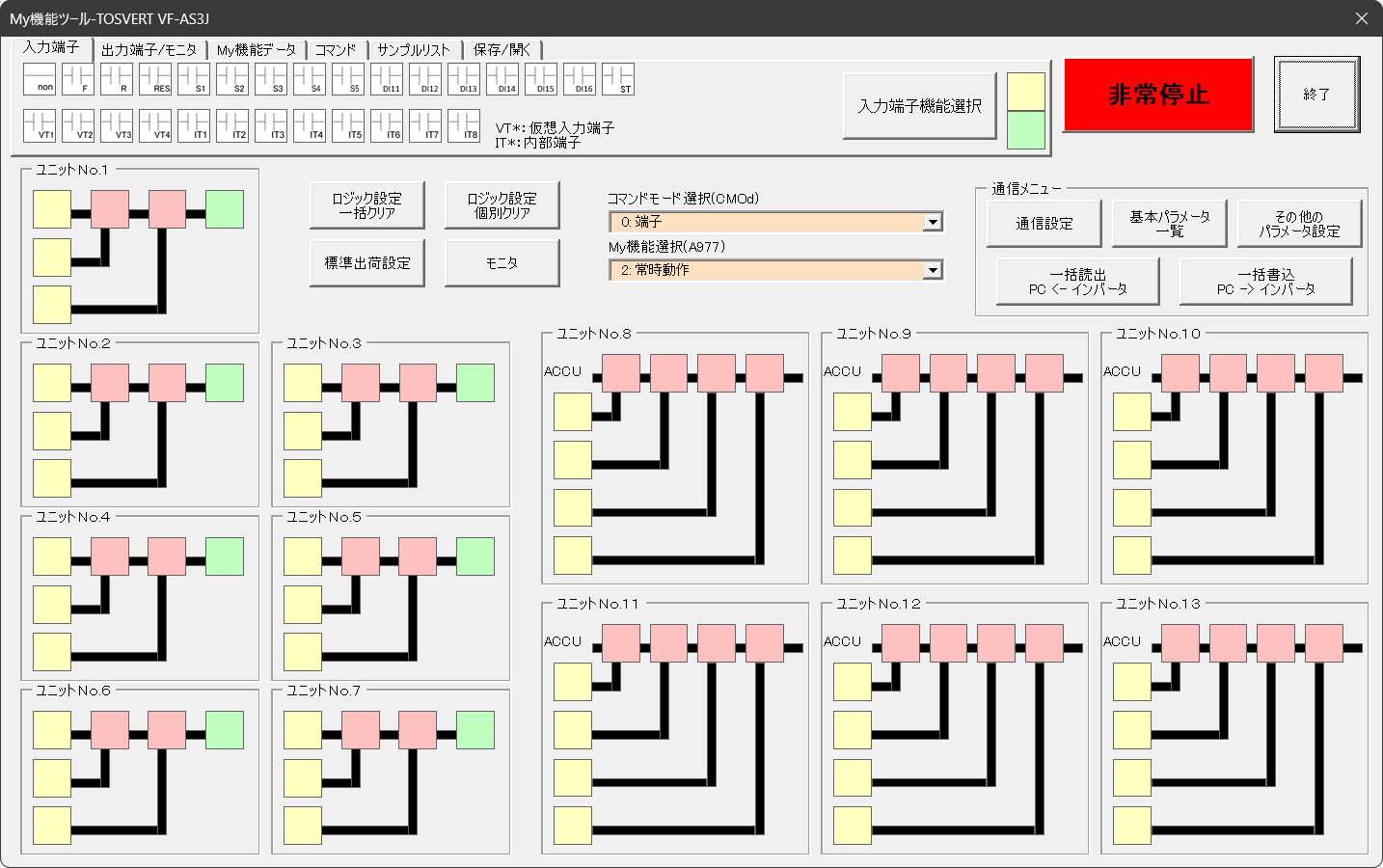

簡易プログラミング機能機能の設定および通信によりインバータにパラメータ設定を書き込みます。
- My機能：VF-AS3J、VF-AS3
- My機能-S：VF-S15
トレースツール：PCT001Z、PCT002Z、PCT003Z

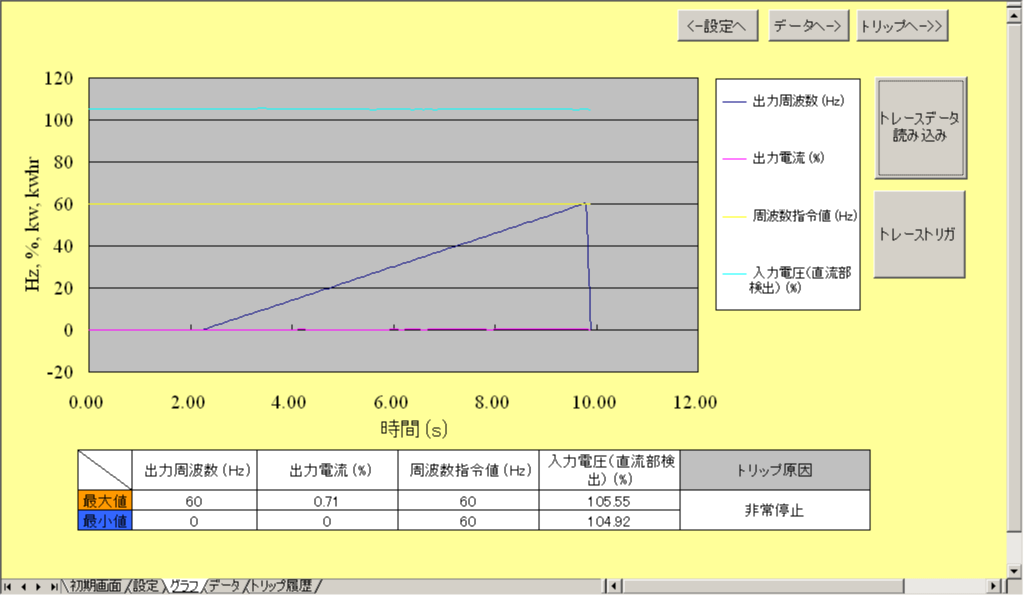

インバータに保存されたトレースデータ（トリップまたはトリガ発生時のデータ）を読み出し、グラフ・データ・トリップ履歴の表示が可能です。
- トレース機能：VF-AS3J、VF-AS3、VF-S15、VF-AS1、VF-PS1
仕 様

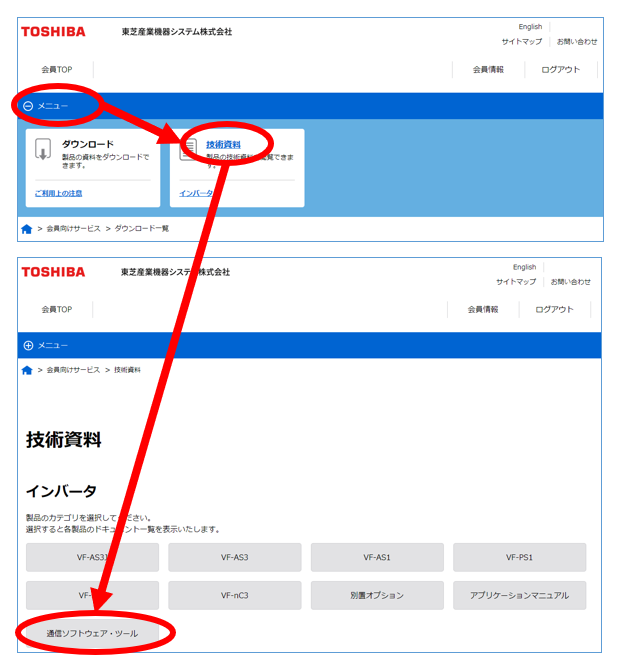

USBドライバおよび通信ソフトウェア・ツールは、会員サービスの技術資料からダウンロードできます。
| ツール名 | 形式 | 適用機種 |
|---|---|---|
| USB001Z用USBドライバ | USB001Z_Vxxx | 共通 |
| VF-AS3J USB Type-C用ドライバ | InvUsbDev_Vxxx | VF-AS3J |
| メンテナンス用通信ソフトウエア | PCM002Z | VF-AS3J、VF-AS3、VF-AS1、VF-PS1、VF-S15、VF-nC3 |
| ハイスピードトラッカ | PCT010Z | VF-AS3J, VF-AS3, VF-S15 |
| パラメータ変換サポートツール | PCS004Z | VF-AS3J、VF-AS3 |
| My機能設定ツール | PCL003Z | VF-AS3J |
| PCL002Z | VF-AS3 | |
| PCL001Z | VF-S15 | |
| トレースツール | PCT003Z | VF-AS3J |
| PCT003Z | VF-AS3 | |
| PCT002Z | VF-S15 | |
| PCT001Z | VF-AS1、VF-PS1 |
