| 電圧クラス | インバータ形式 | 適用モータ (kW) | 入力リアクトル | 直流リアクトル | ラジオノイズ低減フィルタ | 制動抵抗器 | モータ端サージ電圧 抑制フィルタ |
DINレールキット | |
|---|---|---|---|---|---|---|---|---|---|
| 高減衰形 | コア形 | ||||||||
| 三相 200V |
VFS15-2002PM | 0.2 | PFL-2001S | DCL3-4007 | NF3005A-MJ | RC5078ZZ | PBR-2007 | ー | DIN003Z |
| VFS15-2004PM | 0.4 | PFL-2005S | DCL3-4015 | NF3005A-MJ | RC5078ZZ | PBR-2007 | ー | DIN003Z | |
| VFS15-2007PM | 0.75 | PFL-2005S | DCL3-2007 | NF3005A-MJ | RC5078ZZ | PBR-2007 | ー | DIN003Z | |
| VFS15-2015PM | 1.5 | PFL-2011S | DCL3-2015 | NF3015A-MJ | RC5078ZZ | PBR-2022 | ー | DIN005Z | |
| VFS15-2022PM | 2.2 | PFL-2011S | DCL3-2022 | NF3015A-MJ | RC5078ZZ | PBR-2022 | ー | DIN005Z | |
| VFS15-2037PM | 3.7 | PFL-2018S | DCL3-2037 | NF3020A-MJ | RC5078ZZ | PBR-2037 | ー | ー | |
| VFS15-2055PM | 5.5 | PFL-2025S | DCL3-2055 | NF3030A-MJ | RC9129ZZT | PBR7-004W015 | ー | ー | |
| VFS15-2075PM | 7.5 | PFL-2050S | DCL3-2075 | NF3040A-MJ | RC9129ZZT | PBR7-004W015 | ー | ー | |
| VFS15-2110PM | 11 | PFL-2050S | DCL3-2110 | NF3050A-MJ | RC9129ZZT | PBR7-008W7R5 | ー | ー | |
| VFS15-2150PM | 15 | PFL-2100S | DCL3-2150 | NF3080A-MJ | RC9129ZZT | PBR7-008W7R5 | ー | ー | |
| 単相 200V |
VFS15S-2002PL | 0.2 | PFL-2005S | DCL3-4015 | 内蔵 | RC5078ZZ | PBR-2007 | ー | DIN003Z |
| VFS15S-2004PL | 0.4 | PFL-2005S | DCL3-2007 | 内蔵 | RC5078ZZ | PBR-2007 | ー | DIN003Z | |
| VFS15S-2007PL | 0.75 | PFL-2011S | DCL3-2015 | 内蔵 | RC5078ZZ | PBR-2007 | ー | DIN003Z | |
| VFS15S-2015PL | 1.5 | PFL-2018S | DCL3-2037 | 内蔵 | RC5078ZZ | PBR-2022 | ー | DIN005Z | |
| VFS15S-2022PL | 2.2 | PFL-2018S | DCL3-2037 | 内蔵 | RC5078ZZ | PBR-2022 | ー | DIN005Z | |
| 三相 400V |
VFS15-4004PL1 | 0.4 | PFL-4012S | DCL3-4004 | 内蔵 | RC5078ZZ | PBR-2007 | MSF-4015Z | DIN005Z |
| VFS15-4007PL1 | 0.75 | PFL-4012S | DCL3-4007 | 内蔵 | RC5078ZZ | PBR-2007 | MSF-4015Z | DIN005Z | |
| VFS15-4015PL1 | 1.5 | PFL-4012S | DCL3-4015 | 内蔵 | RC5078ZZ | PBR-2007 | MSF-4015Z | DIN005Z | |
| VFS15-4022PL1 | 2.2 | PFL-4012S | DCL3-4022 | 内蔵 | RC5078ZZ | PBR-2007 | MSF-4037Z | ー | |
| VFS15-4037PL1 | 3.7 | PFL-4012S | DCL3-4037 | 内蔵 | RC5078ZZ | PBR-4037 | MSF-4037Z | ー | |
| VFS15-4055PL | 5.5 | PFL-4025S | DCL3-4055 | 内蔵 | RC9129ZZT | PBR7-004W060 | MSF-4075Z | ー | |
| VFS15-4075PL | 7.5 | PFL-4025S | DCL3-4075 | 内蔵 | RC9129ZZT | PBR7-004W060 | MSF-4075Z | ー | |
| VFS15-4110PL | 11 | PFL-4025S | DCL3-4110 | 内蔵 | RC9129ZZT | PBR7-008W030 | MSF-4150Z | ー | |
| VFS15-4150PL | 15 | PFL-4050S | DCL3-4150 | 内蔵 | RC9129ZZT | PBR7-008W030 | MSF-4150Z | ー | |
- インバータトップ
- インバータ
- 共通オプション一覧
- インバータオプション選定一覧
- 生産終了機種一覧

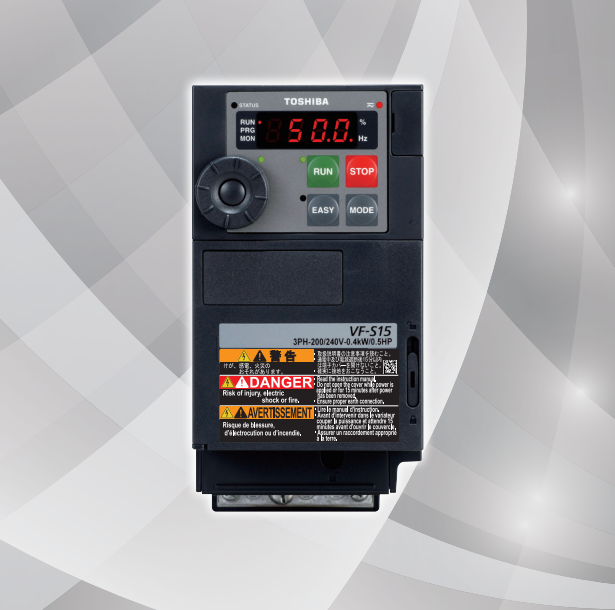

多機能・小形インバータ VF-S15
