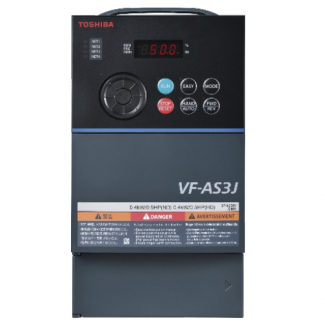

■別置形オプション［HD定格］
| 電圧クラス | 適用モータ容量 (kW) | インバータ形式 | 入力 リアクトル |
直流リアクトル | ラジオノイズ低減フィルタ | 制動ユニット | 制動抵抗器形式 | モータ端サージ 電圧抑制フィルタ |
フィン外出しオプション | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 内蔵と併用する場合 | 高減衰形 | コア形 | |||||||||
| 200Vクラス | 0.4 | VFAS3J-2004PL | PFL-2005S | DCL3-4015 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2007 | - | FOT001Z |
| 0.75 | VFAS3J-2007PL | PFL-2005S | DCL3-2007 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2007 | - | FOT001Z | |
| 1.5 | VFAS3J-2015PL | PFL-2011S | DCL3-2015 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2022 | - | FOT001Z | |
| 2.2 | VFAS3J-2022PL | PFL-2011S | DCL3-2022 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2022 | - | FOT002Z | |
| 3.7 | VFAS3J-2037PL | PFL-2018S | DCL3-2037 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2037 | - | FOT002Z | |
| 5.5 | VFAS3J-2055PL | PFL-2025S | DCL3-2055 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR7-004W015 | - | FOT003Z | |
| 7.5 | VFAS3J-2075PL | PFL-2050S | DCL3-2075 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR7-004W015 | - | FOT004Z | |
| 11 | VFAS3J-2110PM | PFL-2050S | 内蔵 | DCL3-2110 | NF3050A-MJ | RC9129ZZT | 内蔵 | PBR7-008W7R5 | - | FOT005Z | |
| 15 | VFAS3J-2150PM | PFL-2100S | 内蔵 | DCL3-2150 | NF3080A-MJ | RC9129ZZT | 内蔵 | PBR7-008W7R5 | - | FOT005Z | |
| 18.5 | VFAS3J-2185PM | PFL-2100S | 内蔵 | DCL2-2185 | NF3080A-MJ | RC9129ZZT | 内蔵 | PBR7-008W7R5 | - | FOT006Z | |
| 22 | VFAS3J-2220PM | PFL-2100S | 内蔵 | DCL2-2220 | NF3100A-MJ | RC9129ZZT×4 | 内蔵 | PBR7-017W3R7 | - | FOT006Z | |
| 30 | VFAS3J-2300PM | PFL-2150S | 内蔵 | DCL2-2300 | NF3150A-MJ | RC9129ZZT×4 | 内蔵 | PBR7-017W3R7 | - | FOT008Z | |
| 37 | VFAS3J-2370PM | PFL-2150S | 内蔵 | DCL2-2370 | NF3150A-MJ | RC9129ZZT×4 | 内蔵 | PBR7-035W1R8 | - | FOT008Z | |
| 45 | VFAS3J-2450PM | PFL-2200S | 内蔵 | DCL2-2450 | NF3200A-MJ | RC9129ZZT×4 | 内蔵 | PBR7-035W1R8 | - | FOT008Z | |
| 55 | VFAS3J-2550P | PFL-2300S | DCL1-2550 | - | NF3250A-MJ | RC9129ZZT×4 | 内蔵 | PBR7-035W1R8 | - | FOT010Z | |
| 75 | VFAS3J-2750P | PFL1-2350 | DCL1-2750 | - | NF3200A-MJ x2個 並列接続 |
RC9129ZZT×4 | 内蔵 | DGP600W-B1M/C1M | - | FOT011Z | |
| 400Vクラス | 0.75 | VFAS3J-4007PL | PFL-4012S | DCL3-4007 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2007 | MSF-4015Z | FOT001Z |
| 1.5 | VFAS3J-4015PL | PFL-4012S | DCL3-4015 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2007 | MSF-4015Z | FOT001Z | |
| 2.2 | VFAS3J-4022PL | PFL-4012S | DCL3-4022 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-2007 | MSF-4037Z | FOT001Z | |
| 3.7 | VFAS3J-4037PL | PFL-4012S | DCL3-4037 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR-4037 | MSF-4037Z | FOT002Z | |
| 5.5 | VFAS3J-4055PL | PFL-4025S | DCL3-4055 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR7-004W060 | MSF-4075Z | FOT003Z | |
| 7.5 | VFAS3J-4075PL | PFL-4025S | DCL3-4075 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR7-004W060 | MSF-4075Z | FOT003Z | |
| 11 | VFAS3J-4110PL | PFL-4025S | DCL3-4110 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR7-008W030 | MSF-4150Z | FOT004Z | |
| 15 | VFAS3J-4150PL | PFL-4050S | DCL3-4150 | - | 内蔵 | RC9129ZZT | 内蔵 | PBR7-008W030 | MSF-4150Z | FOT005Z | |
| 18.5 | VFAS3J-4185PL | PFL-4050S | 内蔵 | DCL2-4185 | 内蔵 | RC9129ZZT | 内蔵 | PBR7-008W030 | MSF-4220Z | FOT005Z | |
| 22 | VFAS3J-4220PL | PFL-4050S | 内蔵 | DCL2-4220 | 内蔵 | RC9129ZZT | 内蔵 | PBR7-017W015 | MSF-4220Z | FOT006Z | |
| 30 | VFAS3J-4300PL | PFL-4100S | 内蔵 | DCL2-4300 | 内蔵 | RC9129ZZT | 内蔵 | PBR7-017W015 | MSF-4370Z | FOT007Z | |
| 37 | VFAS3J-4370PL | PFL-4100S | 内蔵 | DCL2-4370 | 内蔵 | RC9129ZZT | 内蔵 | PBR7-017W7R5 | MSF-4370Z | FOT007Z | |
| 45 | VFAS3J-4450PL | PFL-4100S | 内蔵 | DCL2-4450 | 内蔵 | RC9129ZZT×4 | 内蔵 | PBR7-017W7R5 | MSF-4550Z | FOT009Z | |
| 55 | VFAS3J-4550PL | PFL-4150S | 内蔵 | DCL2-4550 | 内蔵 | RC9129ZZT×4 | 内蔵 | PBR7-017W7R5 | MSF-4550Z | FOT009Z | |
| 75 | VFAS3J-4750PL | PFL-4150S | 内蔵 | DCL2-4750 | 内蔵 | RC9129ZZT×4 | 内蔵 | PBR7-017W3R7 | MSF-4750Z | FOT009Z | |
| 90 | VFAS3J-4900PC | PFL1-4260 | DCL1-4900 | - | NF3200C-MJ | RC9129ZZT×4 | 内蔵 | DGP600W-B2M/C2M | - | FOT010Z | |
| 110 | VFAS3J-4110KPC | PFL1-4260 | DCL1-4110K | - | NF3250C-MJ | RC9129ZZT×4 | 内蔵 | DGP600W-B2M/C2M | お問い合わせください | FOT011Z | |
| 132 | VFAS3-4132KPC-A | PFL1-4350 | 内蔵 | - | NF3200C-MJ×2個 並列接続 |
FT-1KM F200160PB | - | - | お問い合わせください | FOT023Z | |
| VFAS3-4160KPC-A | PFL1-4350 | DCL1-4160K | - | NF3200C-MJ×2個 並列接続 |
FT-1KM F200160PB | 内蔵 | DGP600W-B2M/C2M | お問い合わせください | FOT013Z | ||
| 160 | VFAS3-4160KPC-A | PFL1-4350 | DCL1-4160K | - | NF3200C-MJ×2個 並列接続 |
FT-1KM F200160PB | 内蔵 | DGP600W-B2M/C2M | お問い合わせください | FOT013Z | |
| 200 | VFAS3-4200KPC-A | PFL1-4455 | DCL1-4200K | - | NF3200C-MJ×2個 並列接続 |
FT-1KM F200160PB | PB7-4200K | DGP600W-B3M/C3M | お問い合わせください | FOT014Z FOT015Z (PB7-4200K使用時) |
|
| 220 | VFAS3-4220KPC-A | PFL1-4455 | DCL1-4280K | - | NF3250C-MJ×2個 並列接続 |
FT-1KM F200160PB | PB7-4200K | DGP600W-B3M/C3M | お問い合わせください | ||
| 280 | VFAS3-4280KPC-A | PFL1-4800 | DCL1-4280K | - | NF3250C-MJ×3個 並列接続 |
FT-1KM F200160PB | PB7-4200K | DGP600W-B4M/C4M | お問い合わせください | ||
